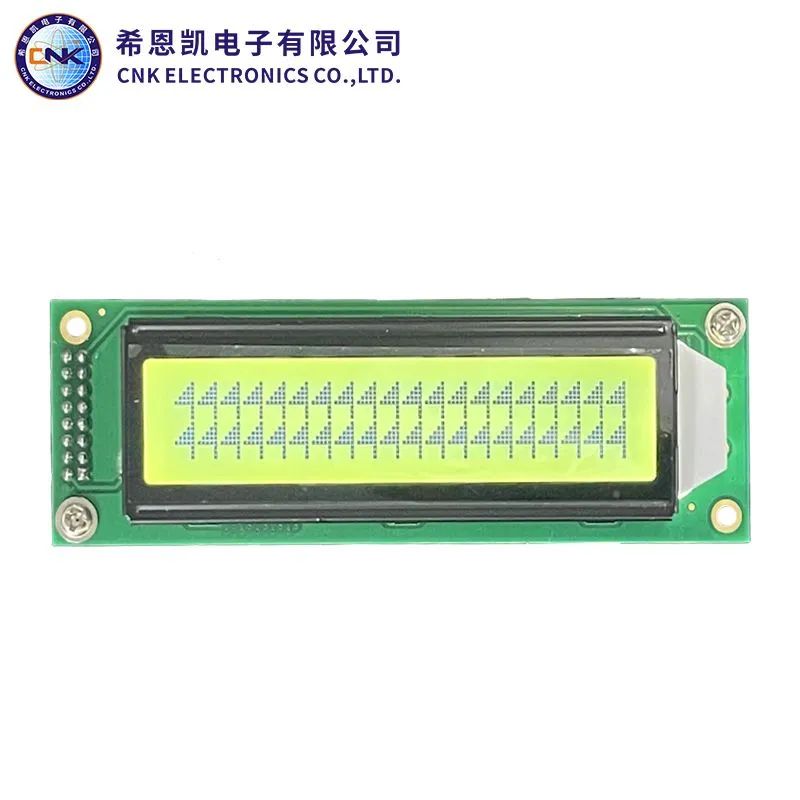

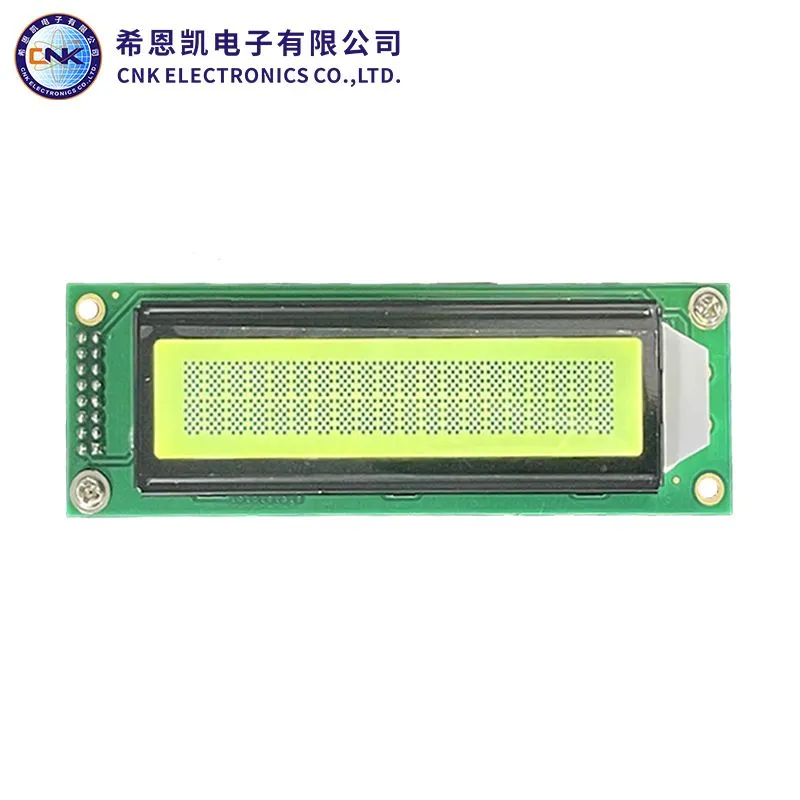

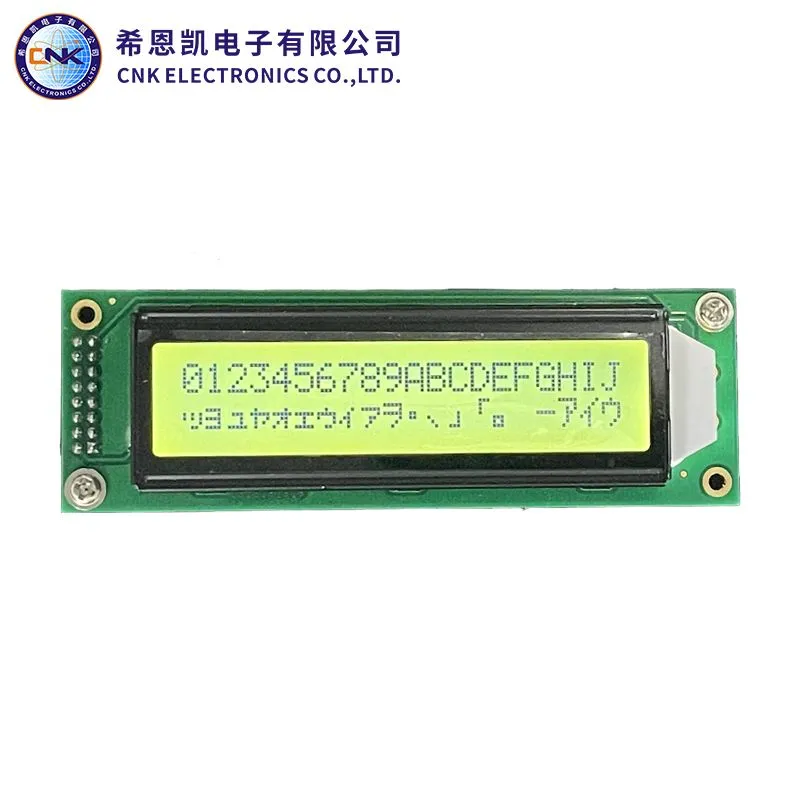

РК-дисплей 1602 зазвичай має підсвічування для кращої видимості в умовах слабкого освітлення та має вбудовану мікросхему контролера, наприклад Hitachi HD44780 або сумісну мікросхему. Цей контролер спрощує завдання взаємодії дисплея із зовнішніми мікроконтролерами чи іншими пристроями, оскільки він обробляє багато функцій низького рівня, необхідних для керування дисплеєм.
Щоб використовувати РК-дисплей 1602, його зазвичай потрібно підключити до мікроконтролера або іншого електронного пристрою за допомогою набору паралельних ліній даних (зазвичай 4 або 8 ліній даних, залежно від режиму роботи), разом із лініями керування для таких функцій, як як вибір даних/команд, керування читанням/записом і ввімкнення дисплея. Потім ви надсилаєте команди та дані на дисплей, щоб керувати тим, що відображається на екрані, наприклад відображенням тексту, прокручуванням повідомлень або показом спеціальних символів.
Програмування дисплея зазвичай передбачає надсилання певних команд і послідовностей даних через інтерфейс для ініціалізації дисплея, налаштування будь-яких бажаних функцій (наприклад, миготіння курсору або прокручування) і надсилання тексту чи іншої інформації, яку ви хочете відобразити.
Загалом 1602-символьний РК-дисплей є універсальним і широко використовуваним компонентом в електронних проектах, пропонуючи простий і ефективний спосіб забезпечити візуальний зворотний зв'язок або виведення інформації в широкому діапазоні програм.
ПУНКТ |
ЗМІСТ |
Розмір модуля |
58(Ш)x32(В)×13,5(Т)мм |
Відображення області перегляду |
38(Ш)×16(В)мм |
Тип LCD |
STN/Y-G/ПОЗИТИВНИЙ/ТРАНСФІЕКТИВНИЙ |
Кут огляду |
6 годин |
Драйвер IC |
ST7066/ST7065 АБО ЕКВ |
Тип драйвера підсвічування |
Живлення/3,3+/-0,2 В/Y-G |
ланцюг постійного струму |
Вбудовувати |
вага |
Уточнюється |
