Ваш РК-екран відображає дивні кольори? 3-етапний посібник з діагностики!

Коли дисплеї промислового обладнання раптово стають синішими, червонуватими або відображають спотворені кольори, це не просто незручність у роботі — це може вказувати на основні проблеми з обладнанням або передачею сигналу.

  У таких критичних галузях, як моніторинг живлення, медичні пристрої чи автомобільні системи, точність відображення життєво важлива для безпеки та ефективності. Не панікуйте, коли кольори псуються; систематичне усунення несправностей є ключовим!

Крок 1. Спростіть за допомогою відтінків сірого – ізолюйте проблему!

  Почніть із усунення складності кольорів. Відображайте чистий чорно-білий вміст. Якщо ви помітили нестандартні плями, смуги, нерівномірне підсвічування або локальне затемнення/підсвітлення, проблема, ймовірно, вказує на фізичне пошкодження (наприклад, сліди від тиску, биті пікселі), збій підсвічування або нестабільну напругу живлення. Цей крок швидко визначає, чи це «апаратна травма» чи глибший «симптом кольору».

Крок 2: Перевірка основного кольору – виявлення несправних каналів!

  Якщо градації сірого здаються нормальними, фокус переходить до обробки сигналу. Проведіть індивідуальні червоні, зелені та сині тести. Відображати на весь екран чистий червоний, зелений і синій послідовно. Уважно подивіться: чи не вистачає якогось кольору? Аномально тьмяний? Або демонструє несподівані відтінки? Наприклад, рожеві/жовті плями під час червоного тесту вказують на такі проблеми, як пошкоджені субпіксельні схеми, ослаблені гнучкі кабелі FPC або несправні виходи кольорових каналів у мікросхемі драйвера. Цей «сортування кольорів» точно визначає першопричину.

Крок 3: Розшифруйте порядок – зіставте налаштування RGB/BGR!

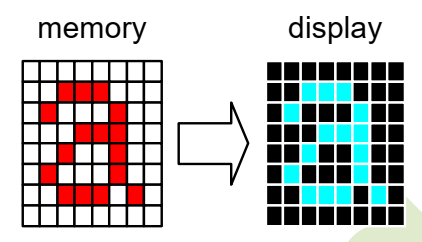

  Якщо проблеми не зникають, винуватцем можуть бути апаратно-програмні протоколи зв’язку, зокрема, порядок даних кольорів! РК-екрани можуть використовувати розташування субпікселів RGB або BGR. Якщо ваша материнська плата (MCU/SoC) виводить дані в порядку RGB, а РК-екран за замовчуванням має BGR (або навпаки), кольори будуть повністю інвертовані (наприклад, червоний стане синім)! Завжди звіряйте характеристики екрана з налаштуваннями драйвера платформи, щоб переконатися, що формат кольорів або порядок пікселів ідеально узгоджуються. Цей крок усуває «розрив мови кольорів», відновлюючи точні візуальні ефекти.

  Виникли постійні проблеми? Як провідний китайський виробник РК-дисплеїв, CNK Electronics пропонує індивідуальні рішення. Налаштуйте РК-модулі за допомогою точних конфігурацій RGB для бездоганної інтеграції. Зв’яжіться з нами, щоб отримати дисплеї, розроблені для забезпечення чіткості, надійності та продуктивності.
