Специфікації конструкції кабелю FPC: запобігання розриву, періодичному контакту та забезпечення стабільної передачі HD-дисплея

В еру інтелектуальних пристроїв, які прагнуть до найвищого візуального досвіду, якість відображення високої чіткості має вирішальне значення. Однак дані вказують на те, що значна частина збоїв дисплея виникає через проблеми з передачею сигналу. Раціональна конструкція кабелів FPC як «рятувальне коло» даних безпосередньо визначає надійність продукту та досвід користувача. Щоб уникнути поширених пасток, дотримуйтесь наведених нижче основних специфікацій дизайну та критичних міркувань:

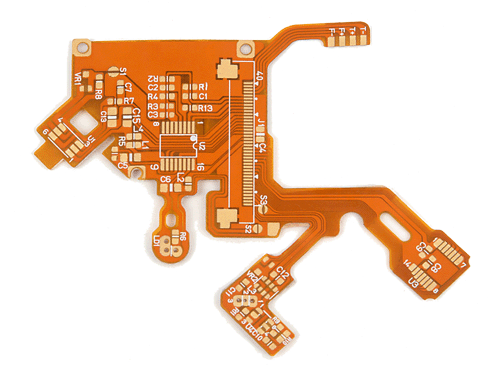

Основні специфікації конструкції: ключові принципи для підвищення надійності кабелю

Точне згинання для запобігання поломці кабелю:

Мінімальний радіус згину: має бути ≥5 мм під час згинання кабелю. Менші радіуси викликають надмірне навантаження на внутрішні провідники, значно збільшуючи ризик перелому.

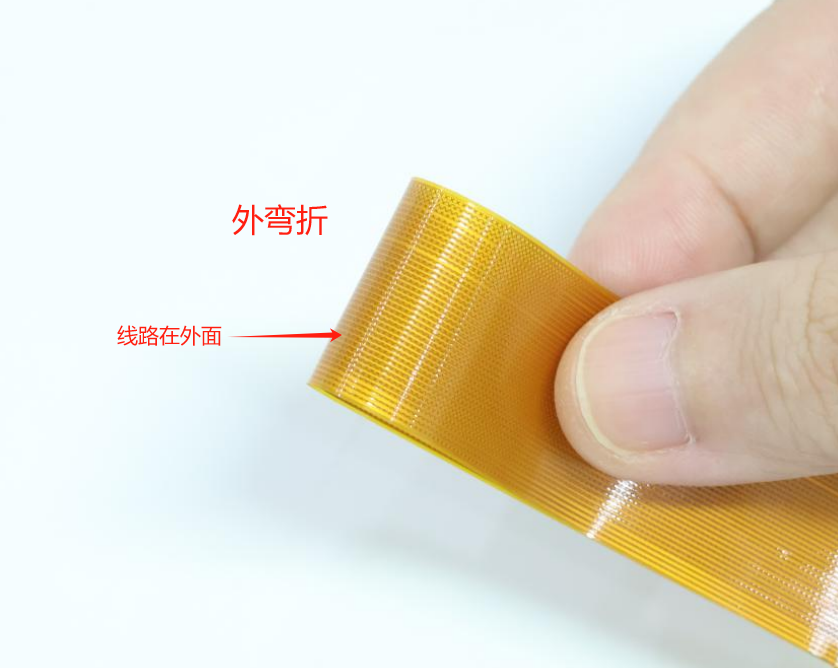

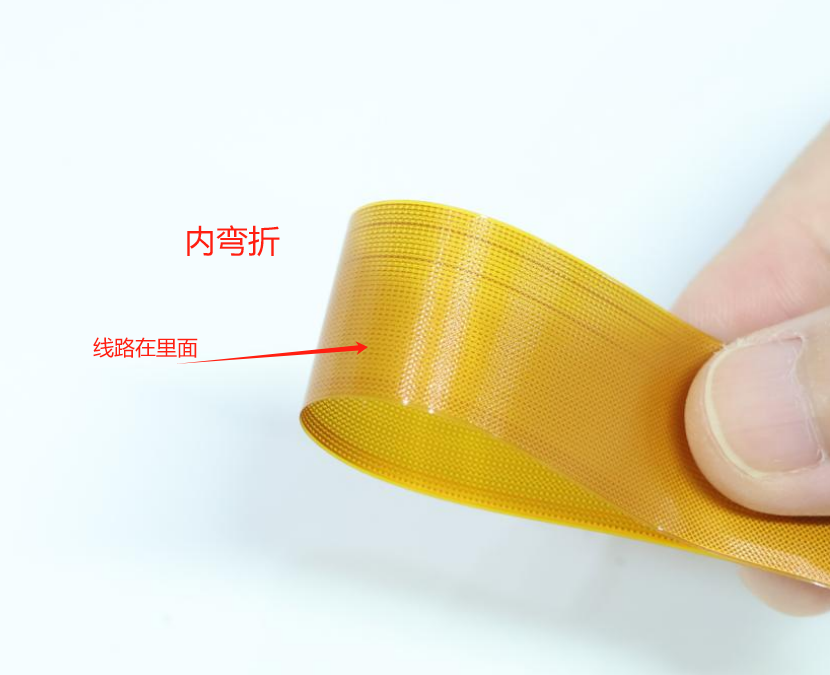

Бажаний напрямок згину: віддавайте пріоритет внутрішнім згинам над зовнішніми. Зовнішні вигини піддають провідникам зусилля розтягування, що зменшує термін служби кабелю.

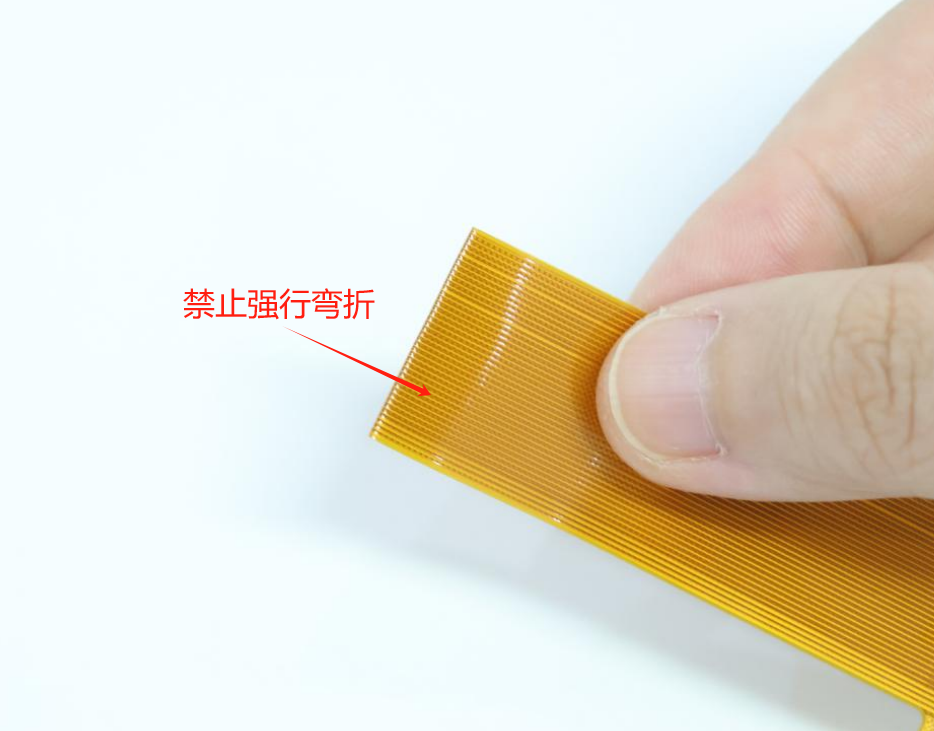

Уникайте повторного згинання: суворо обмежуйте кілька згинань в одному місці. Прагніть до одноразових точних операцій згинання.

Примітка щодо дизайну: мікроскопічні пошкодження через вигин часто є прихованою причиною несправностей партії.

Надійне кріплення для усунення вібраційних перешкод:

Робоча вібрація є основним противником надійності кабелю, що призводить до переривчастого контакту роз’єму та нестабільності сигналу.

Ефективне рішення: використовуйте високонадійну клейку стрічку, чутливу до тиску, щоб надійно закріпити кабельну трасу в кількох точках. Це дуже економічно ефективний захід для запобігання несправностям, пов’язаним із вібрацією.

Оптимізована довжина для високошвидкісного сигналу:

З поширенням дисплеїв з високою роздільною здатністю 4K/8K обсяги передачі даних FPC різко зростають, що робить довжину кабелю критичною для якості сигналу.

Рекомендований стандарт: Кабелі для передачі даних дисплея мають бути ≤10 см. Короткі відстані забезпечують високу швидкість передачі з низькими втратами.

Протокол збільшеної довжини: якщо структурні обмеження вимагають використання кабелів 20–30 см, сувора перевірка партії є обов’язковою для перевірки цілісності сигналу, стабільності та відповідності продуктивності.

Критичні міркування:

 Уникнення пошкоджень дисплея та функціональних обмежень

Правило захисту TFT-екранів: забороняється надавати абсолютно ніякого механічного впливу на панель дисплея! Зовнішня сила або напруга спричиняє незворотні дефекти «Mura» (помутніння).

Обмеження обертання дисплея:

Роздільна здатність ≤320x480:

Зазвичай інтегрують повну оперативну пам’ять, як правило, підтримують поворот зображення на 90° (забезпечує гнучкі макети та оптимізацію живлення).

Роздільна здатність >320x480:

 Через відсутність або обмеження внутрішньої пам’яті поворот на 90° зазвичай не підтримується. Підтримка конкретної моделі має бути підтверджена нашим FAE!

Функція віддзеркалення зображення: більшість дисплеїв підтримують вертикальне/горизонтальне віддзеркалення зображення за допомогою апаратних (перемичок) або програмних команд. Методи реалізації та сумісність моделі повинні бути підтверджені нашим FAE!
