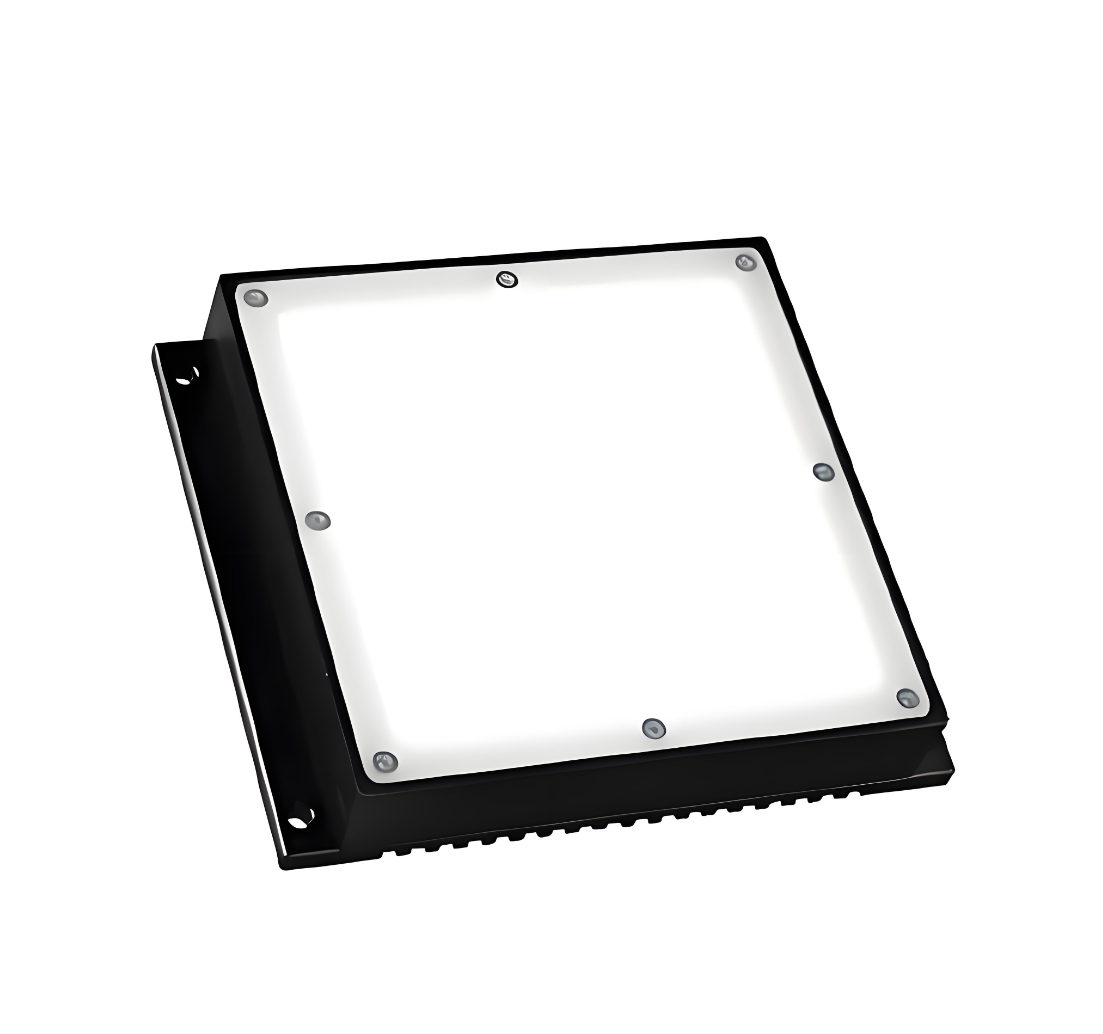

Дизайн підсвічування: важливі деталі для якості підсвічування екрана

У світі рідкокристалічних екранів, будь то монохромний екран із чіткою інформацією чи яскравий кольоровий екран, підсвічування є душею його візуального представлення. Однак керувати підсвічуванням набагато складніше, ніж просто «увімкнути світло». Нехтування деталями дизайну може в кращому випадку призвести до нерівномірної яскравості та погіршення взаємодії з користувачем або, у гіршому, скоротити термін служби дисплея. У цій статті розглядаються основні принципи розробки підсвічування, що дає змогу інженерам створювати стабільні та надійні рішення для дисплеїв.

1. Постійне керування струмом: основа рівномірності яскравості

Світлодіоди підсвічування повинні працювати від джерела постійного струму! Це має першорядне значення для вирішення проблеми «нерівної яскравості в різних модулях під однаковою напругою». Світлодіоди за своєю суттю демонструють коливання прямої напруги (Vf) (типове значення для одного світлодіода: 2,7-3,2 В). За постійної напруги світлодіоди з трохи нижчим Vf споживатимуть більше струму, що призведе до більшої яскравості, тоді як світлодіоди з вищим Vf будуть тьмянішими. Постійне керування струмом точно контролює струм через кожен світлодіод (зазвичай 15-20 мА), забезпечуючи однорідність на монохромних екранах і точне відтворення кольорів на кольорових екранах.

2. Контроль часу: запобігання «ореолів» і «мерехтіння»

Коли РК-екран вмикається або виходить із режиму сну, його внутрішні рідкі кристали потребують часу на відгук і не досягають стабільного стану дисплея негайно. Миттєва активація підсвічування за таких умов призводить до того, що користувачі бачать хаотичні «ореоли» або нестійке мерехтіння. Основні правила дизайну:

Увімкнення живлення/пробудження: підсвічування має бути активовано лише після того, як дисплей оновиться щонайменше на 30 кадрів і стабілізується. Це гарантує, що користувачі бачать стабільне, чітке початкове зображення.

Вимкнення живлення/Сон: суворо дотримуйтеся послідовності: спочатку вимкніть підсвічування, потім вимкніть сигнал дисплея та відключіть живлення екрана дисплея. Зміна цієї послідовності може спричинити аномальні яскраві плями або артефакти «привидів» під час вимкнення.

3. Схема схеми та розрахунок параметрів: баланс безпеки та ефективності

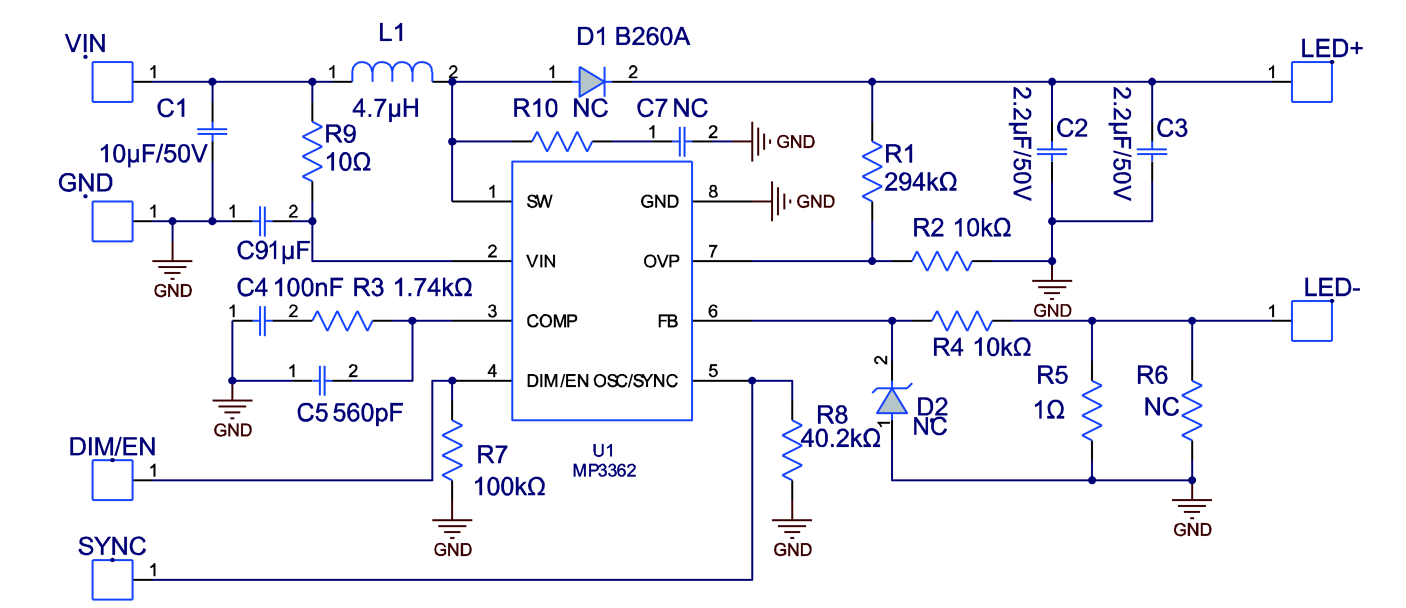

Загальні топології схеми приводу включають:

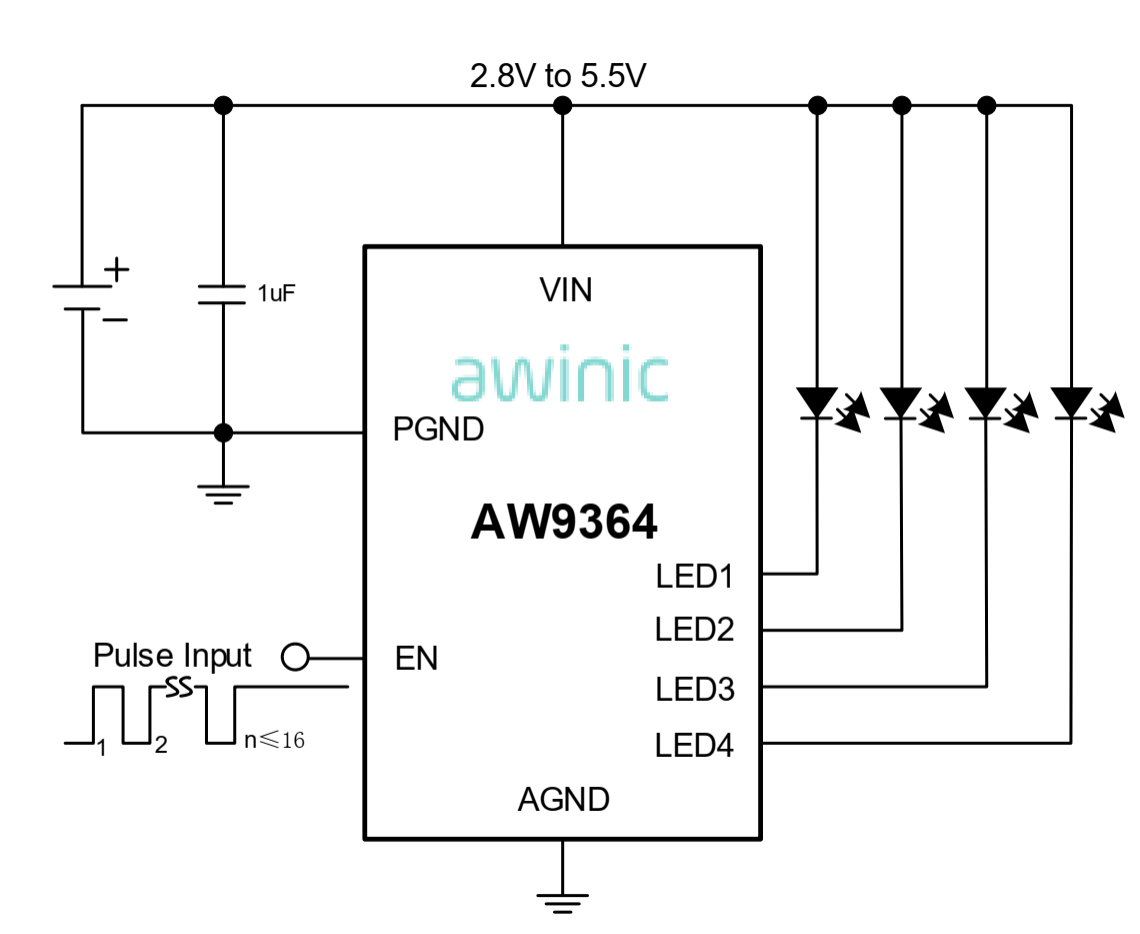

Паралельний привод з одним світлодіодом: відносно проста конструкція з хорошим резервуванням (відмова одного світлодіода не впливає на весь). Однак загальна потреба в струмі приводу висока (наприклад, 8 світлодіодів паралельно вимагають 120-160 мА при 20 мА/світлодіод).

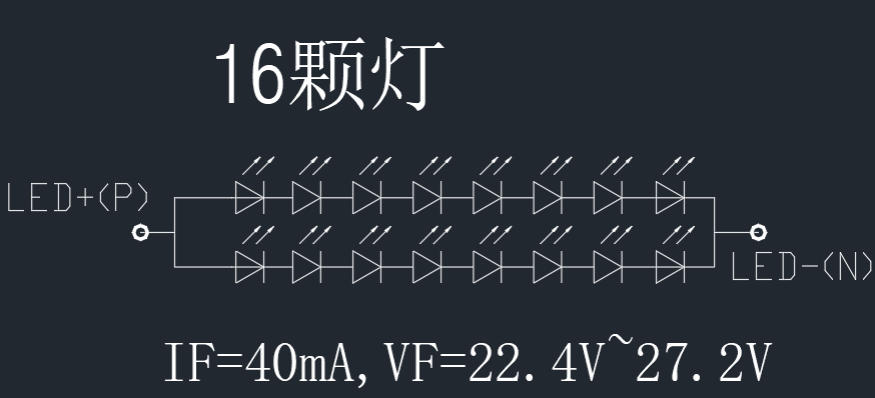

Багатострунний послідовний паралельний привід: більш ефективний, підходить для середніх і великих РК-екранів. Конструкційні міркування:

Послідовна напруга: загальна напруга на світлодіодну ланцюжок = одиночний світлодіод Vf * кількість у серії. Приклад: для 8 світлодіодів у серії потрібна напруга приводу ≥ 3,2 В * 8 = 25,6 В (враховуйте запас).

Паралельний струм: Загальний струм приводу = Струм на рядок * Кількість паралельних рядків. Приклад: 2 струни паралельно, 20 мА на струну, загальний струм = 20 мА * 2 = 40 мА.

Запаси безпеки: проектна вихідна напруга не повинна перевищувати 36 В (загальна безпечна наднизька напруга - SELV - межа). Загальний струм приводу не повинен перевищувати 300 мА (ефективність балансування та вибір компонентів).

Висновок

Виняткове враження від екрану дисплея починається з чіткого дизайну підсвічування. Глибоке розуміння та застосування принципів керування постійним струмом, суворий контроль послідовності живлення, точний розрахунок послідовно-паралельних параметрів і дотримання стандартів безпеки є важливими кроками для створення високоякісних дисплеїв із тривалим терміном служби. Ці, здавалося б, незначні «деталі» є саме тими критичними факторами, що визначають кінцеву якість екрану дисплея та задоволення користувачів.
