Комплексний аналіз методів живлення TFT-дисплеїв: точне живлення для чудової продуктивності дисплея

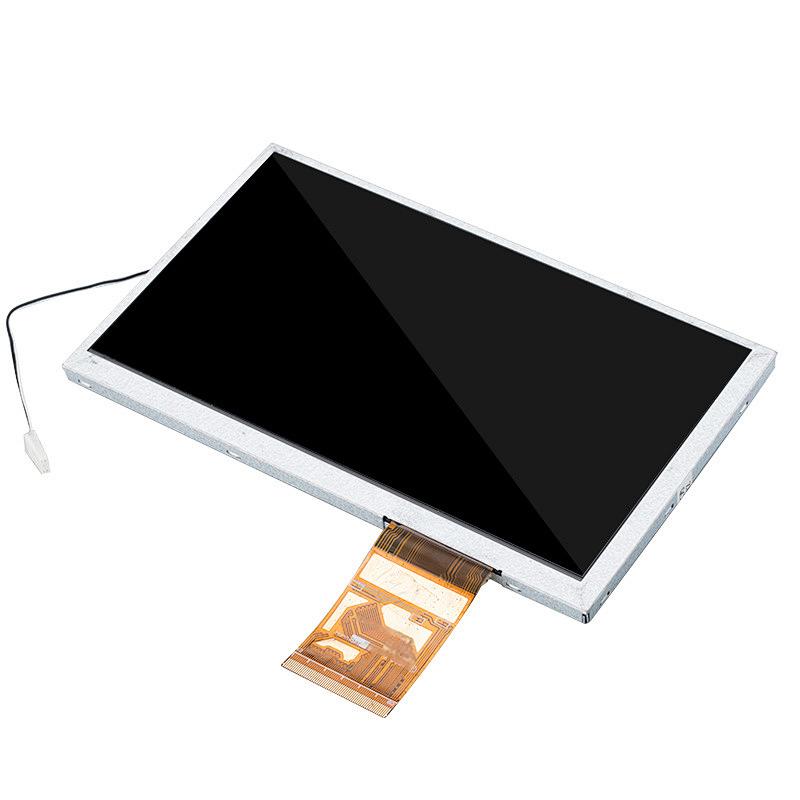

  Оскільки РК-екрани є основним носієм зображення сучасних електронних пристроїв, якість відображення та термін служби рідкокристалічних екранів значною мірою залежать від точності та стабільності їх систем живлення. Особливо це стосується РК-модулів TFT (тонкоплівкових транзисторів), які мають складні внутрішні структури, включаючи схеми підсилення, цифрову логіку, гамма-напругу, керування перемикачем TFT та інші функціональні блоки. Різні конструкції архітектури живлення безпосередньо визначають енергоспоживання модуля, сумісність і, зрештою, його якість і яскравість. Глибоке розуміння режимів живлення TFT-дисплеїв має вирішальне значення для оптимізації дизайну продукту та забезпечення якості відображення.

  Щоб відповідати різноманітним сценаріям застосування з різними розмірами та складністю, TFT-дисплеї розробили різноманітні рішення для живлення. Для модулів невеликого розміру (наприклад, портативних пристроїв або простих екранів приладів) загальними є два основні режими: один використовує один джерело живлення VCC/VDD (наприклад, 3,3 В або 2,8 В) для живлення внутрішнього підсилення та цифрових логічних схем, вимагаючи, щоб усі рівні вхідного/вихідного сигналу відповідали йому; інший використовує конструкцію з подвійною напругою, при цьому VCC (наприклад, 3,3 В) призначений для схеми підсилення, а IOVCC (наприклад, 1,8 В) керує інтерфейсом і логічними схемами — тут рівні сигналу повинні суворо відповідати IOVCC. Ця гнучкість дозволяє виробникам ефективно налаштовувати РК-екрани для конкретних застосувань, збалансовуючи енергоспоживання та продуктивність.

  Коли додатки переходять до таких вимогливих областей, як екрани смартфонів, де якість відображення та енергоефективність є критичними, схема живлення стає складнішою. У типовому режимі «екрана смартфона» використовуються три незалежні канали живлення: VSP/AVDD (наприклад, +5,5 В) живить ланцюг позитивного підвищення, VSN/AVEE (наприклад, -5,5 В) обслуговує ланцюг негативного підвищення, а IOVCC (наприклад, 1,8 В) керує інтерфейсом і логічними схемами — знову ж таки, рівні сигналу повинні відповідати IOVCC. Ця архітектура забезпечує високу контрастність, широкі кути огляду та швидку реакцію в ультратонких просторах, демонструючи вершину високоякісної технології РК-модулів.

  Для професійних або промислових сценаріїв, які прагнуть отримати найкращу продуктивність дисплея, рішення для живлення повинні включати більш глибокий контроль параметрів. У таких конструкціях VCC (наприклад, 3,3 В) живить логіку та інтерфейси, тоді як критичні аналогові напруги, такі як AVDD (впливає на гамма-криві та колірний контраст), VGH (напруга ввімкнення TFT), VGL (напруга вимикання TFT) і VCOM (скляна загальна клема, що впливає на однорідність дисплея) — вимагають незалежного й точного керування. Досвідчені виробники нестандартних РК-дисплеїв приділяють особливу увагу оптимізації VCOM, використовуючи такі методи, як резистори поділу напруги та мережі фільтруючих конденсаторів, щоб компенсувати варіації партій у IPS або широкотемпературному склі. Вони також суворо дотримуються протоколів відключення живлення під час сну/вимкнення, щоб усунути ризики збереження зображення.

  Від однієї напруги до багатоканальної точної координації, схема живлення TFT-дисплеїв глибоко формує кожен кадр зображення. Вибір спеціального виробника РК-дисплеїв, який розуміє та гнучко застосовує ці режими живлення, гарантує, що ваш продукт отримає надійну роботу — від базового дисплея до виняткових візуальних вражень.
