Провідні еластомерні з’єднувачі LCM: «гнучкий міст» для точних електронних з’єднань

Між модулем рідкокристалічного дисплея (LCM) і друкованою платою (PCB) пролягає невидима, але важлива «інформаційна магістраль» – кондуктивний еластомерний з’єднувач LCM, широко відомий як «Зебра-стрип». Завдяки своїй унікальній структурі та видатній продуктивності він служить наріжним каменем для стабільних і ефективних з’єднань у сучасних електронних пристроях.

Складна структура, стабільна передача

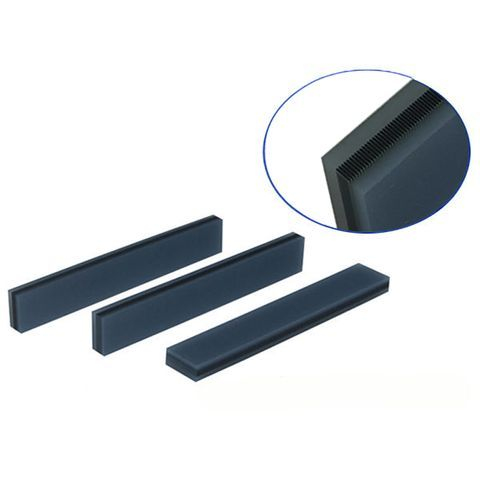

Це не звичайна стрічка. Він має точну шарувату структуру з провідним силіконовим каучуком, що чергується, та ізоляційного силіконового каучуку, затверділої у формі. Це створює незліченну кількість паралельних, точно розташованих провідних каналів (що нагадують смуги зебри). Ця конструкція дозволяє йому ідеально обробляти струм і передачу сигналу між РК-дисплеєм і друкованою платою, водночас пропонуючи притаманну вібраційну стійкість і стійкість до деформації гумових матеріалів, забезпечуючи довгострокові, стабільні та надійні з’єднання.

Ефективна збірка, оптимізація витрат

Порівняно з паянням або контактними з’єднувачами, складання з провідними еластомерними з’єднувачами схоже на «з’єднання одним клацанням миші» – вимагає лише точного розміщення та застосування відповідного тиску. Це значно спрощує виробничі процеси, підвищує автоматизацію та ефективність виробництва, а також значно знижує витрати на складання, що робить його ідеальним вибором для масового виробництва.

Ключові критерії відбору: параметри визначають успіх

Для повного використання його ефективності точний вибір має вирішальне значення:

Два матеріальних чемпіона:

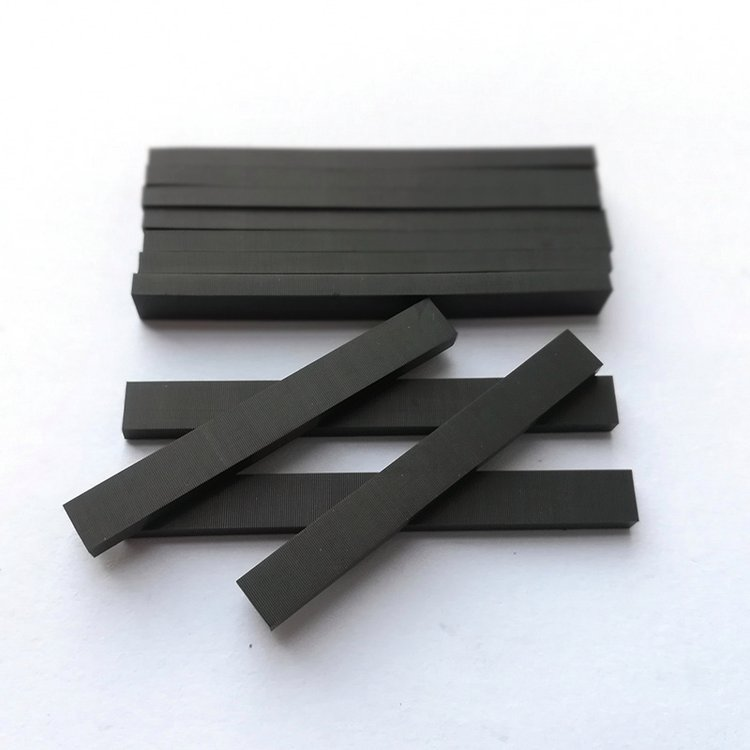

Твердий силікон: економічний вибір. Помірна еластичність (твердість 35°~45°). Вимагає уваги до антистатичних заходів і запобігання деформації під час транспортування.

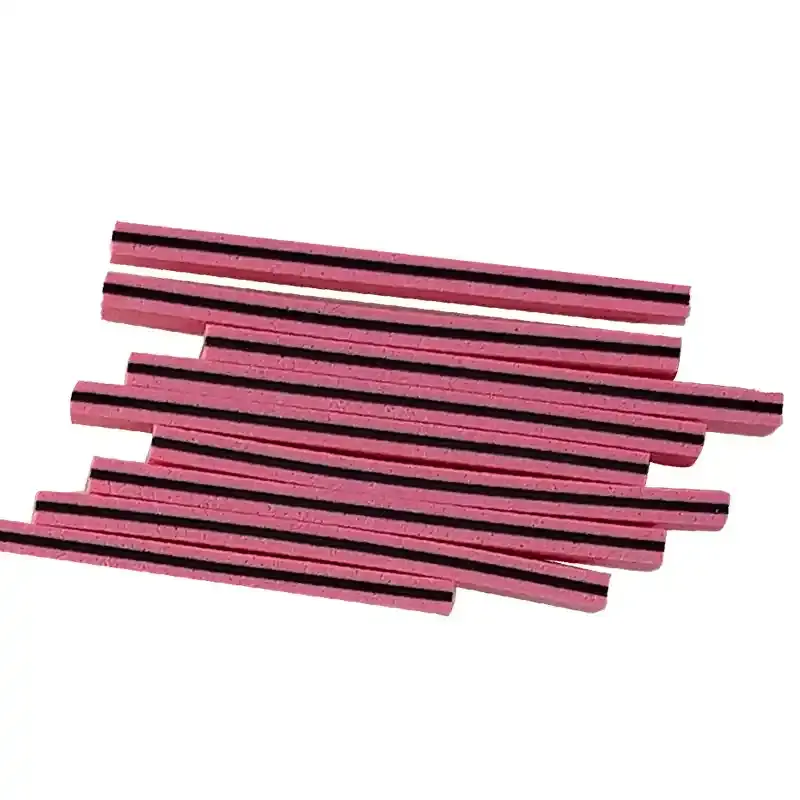

Спінений силікон (поролон): м'який і стійкий до забруднень (твердість 20°~30°). Відмінна стійкість до деформації. Вимагає акценту на захист від вологи. (Твердість провідного вуглецевого шару сердечника для обох становить 65°~75°).

Основні розміри та електричні параметри:

Крок (0,05/0,1/0,18 мм): золоте правило! Переконайтеся, що кожна площадка друкованої плати покрита щонайменше 3 провідними шарами (рекомендується 4-5 шарів для кроку 0,05 мм). Це основа цілісності сигналу.

Ширина провідного шару (0,4~1,0 мм): впливає на загальну твердість і висоту роз’єму. Загальне правило: ширина з’єднувача ≤2,0 мм, пари з провідним шаром 0,6 мм; ≥2,0 мм в парі з 0,8 мм.

Кут нахилу (нахил провідного шару): зазвичай контролюється до ≤2°.

Висота (критично!): формула розрахунку: висота з’єднувача = h × (1 + коефіцієнт стиснення). h — теоретичний зазор між нижньою стороною сходинки РК-дисплея та верхньою поверхнею друкованої плати після складання (h = висота поверхні друкованої плати — товщина металевої рами — висота ребра — товщина ITO РК-дисплея).

Ступінь стиснення (Lifeline!): суворо підтримувати 10%~15%! Нижче 10% ризикує поганий контакт і нестабільний опір; вище 15% може розчавити з’єднувач або деформувати друковану плату, що спричинить несправність збірки або пошкодження.

Електричні характеристики: питомий опір провідного шару має бути надзвичайно низьким (наприклад, тип YET ≤1,1 Ω·см), а питомий опір ізоляційного шару надзвичайно високим (≥10^12 Ω·см), забезпечуючи ефективну провідність і ідеальну ізоляцію.

Широкі можливості застосування, повсюдна присутність

Від кишенькових калькуляторів, інтелектуальних лічильників і екранів медичних моніторів до автомобільних дисплеїв, інтерфейсів промислового керування та комунікаційних пристроїв, з’єднувачі з провідного еластомеру LCM з їх компактним розміром, високою надійністю та простотою збірки служать «неоспіваними героями», що підсвічують дисплеї в незліченних електронних пристроях.

Висновок

Невелика смужка Zebra Strip несе важливі зв’язки. Глибоке розуміння властивостей його матеріалу та точне керування ключовими параметрами (особливо правилом покриття кроку, діапазоном коефіцієнта стиснення та обчисленням висоти) є ключовим для забезпечення стабільної роботи дисплея та тривалої роботи електронних пристроїв. Виберіть професійне та надійне рішення для з’єднувача з електропровідного еластомеру, щоб забезпечити стабільність ваших точних електронних з’єднань!
