Опануйте параметри PORCH, щоб розблокувати продуктивність і стабільність РК-дисплея – ключові міркування щодо розробки апаратного забезпечення

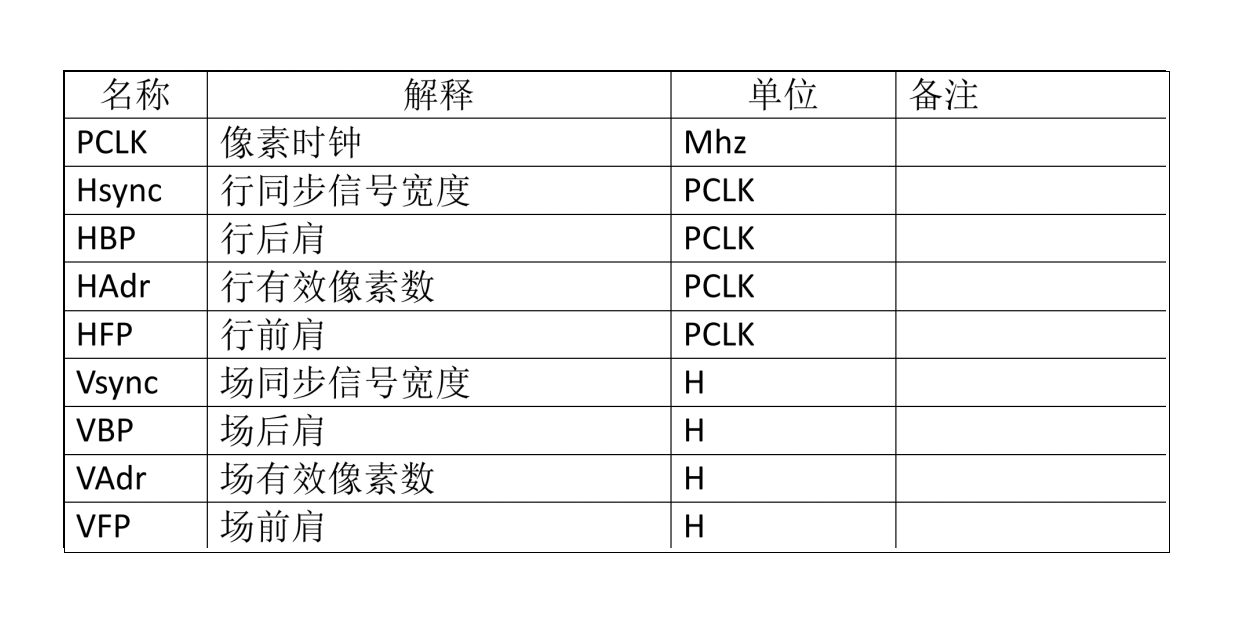

У розробці апаратного забезпечення РК-екранів і відповідних РК-модулів точна конфігурація параметрів синхронізації є фундаментальною для досягнення оптимальної продуктивності дисплея та стабільності системи. Серед них налаштування PORCH (інтервал гасіння) є особливо критичними — вони визначають точні межі тактової частоти пікселів (PCLK), сигналів горизонтальної/вертикальної синхронізації (Hsync/Vsync), передніх/задніх поршів (HBP/HFP, VBP/VFP) і активної області пікселів (HAdr/VAdr). Як професійний виробник рідкокристалічних дисплеїв, CNK Electronics (CNK) наголошує на важливості уточнення цих вимог до параметрів на початковому етапі вибору. Це забезпечує сумісність між мікросхемою драйвера та хронометражем скляної підкладки, що дозволяє уникнути дорогого перегляду конструкції пізніше.

Параметри PORCH — це далеко не довільні числа — вони безпосередньо визначають продуктивність основного дисплея. Частота PCLK, розрахована як PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × частота кадрів, безпосередньо відображає вимоги до пропускної здатності системи. Частота оновлення (зазвичай починається з 60 Гц, а дисплеї з високою частотою оновлення досягають 144 Гц) обмежена можливостями заряджання/розряджання скла та мікросхеми. Занадто низька частота оновлення спричиняє мерехтіння екрана, що погіршує візуальний комфорт. Таким чином, конструкції апаратного забезпечення повинні зберігати достатній запас часу (особливо HFP/VFP), щоб забезпечити стабільну передачу сигналу навіть у додатках із високою роздільною здатністю або високою частотою оновлення.

  Тип інтерфейсу безпосередньо впливає на перевірку частоти оновлення та стратегії налагодження. Для інтерфейсів RGB інженери можуть безпосередньо вимірювати період сигналу Vsync, щоб обчислити фактичну частоту оновлення. Для стандартних РК-модулів з інтерфейсами MIPI необхідно надіслати спеціальні команди (наприклад, PAGE 0 R35H=0X00), а потім провести вимірювання через контакт TE. Конструкції апаратного забезпечення повинні резервувати ключові тестові точки (наприклад, Vsync, TE) і забезпечувати високоякісну маршрутизацію сигналу, щоб запобігти перешкодам, які можуть спричинити помилки вимірювання або аномалії відображення (наприклад, розриви, мерехтіння).

  Успішна інтеграція РК-дисплеїв залежить від глибокої співпраці з досвідченими виробниками РК-дисплеїв. CNK Electronics (CNK) рекомендує спеціально для індивідуальних проектів РК-дисплеїв або складних додатків РК-модулів: Заздалегідь поділіться цільовими параметрами PORCH і рішеннями драйверів, отримуючи профілі синхронізації скла від виробника та рекомендації щодо конфігурації. Це запобігає конфліктам сигналів, порушенням живлення або проблемам з електромагнітною сумісністю. Технічна команда CNK пропонує наскрізну підтримку — від оптимізації PORCH і узгодження інтерфейсу до аналізу цілісності сигналу — гарантуючи, що дизайн вашого апаратного забезпечення вдасться з першої спроби та розкриє повну продуктивність і надійність модулів дисплея.

  CNK Electronics — оволодіння параметрами синхронізації, розширення можливостей ваших візуальних інновацій за допомогою професійної технології відображення.
