Поляризатори: «оптичні воротарі» РК-екранів

Коли ви милуєтеся яскравими зображеннями на РК-екрані, здавалося б, звичайна тонка плівка відіграє важливу, але часто непомітну роль — поляризатор. Цей складний оптичний компонент діє як точний «сторож», ретельно контролюючи вхід і вихід світла, що робить його незамінним для технології рідкокристалічних дисплеїв (LCD).

Двонаправлені світлові ворота

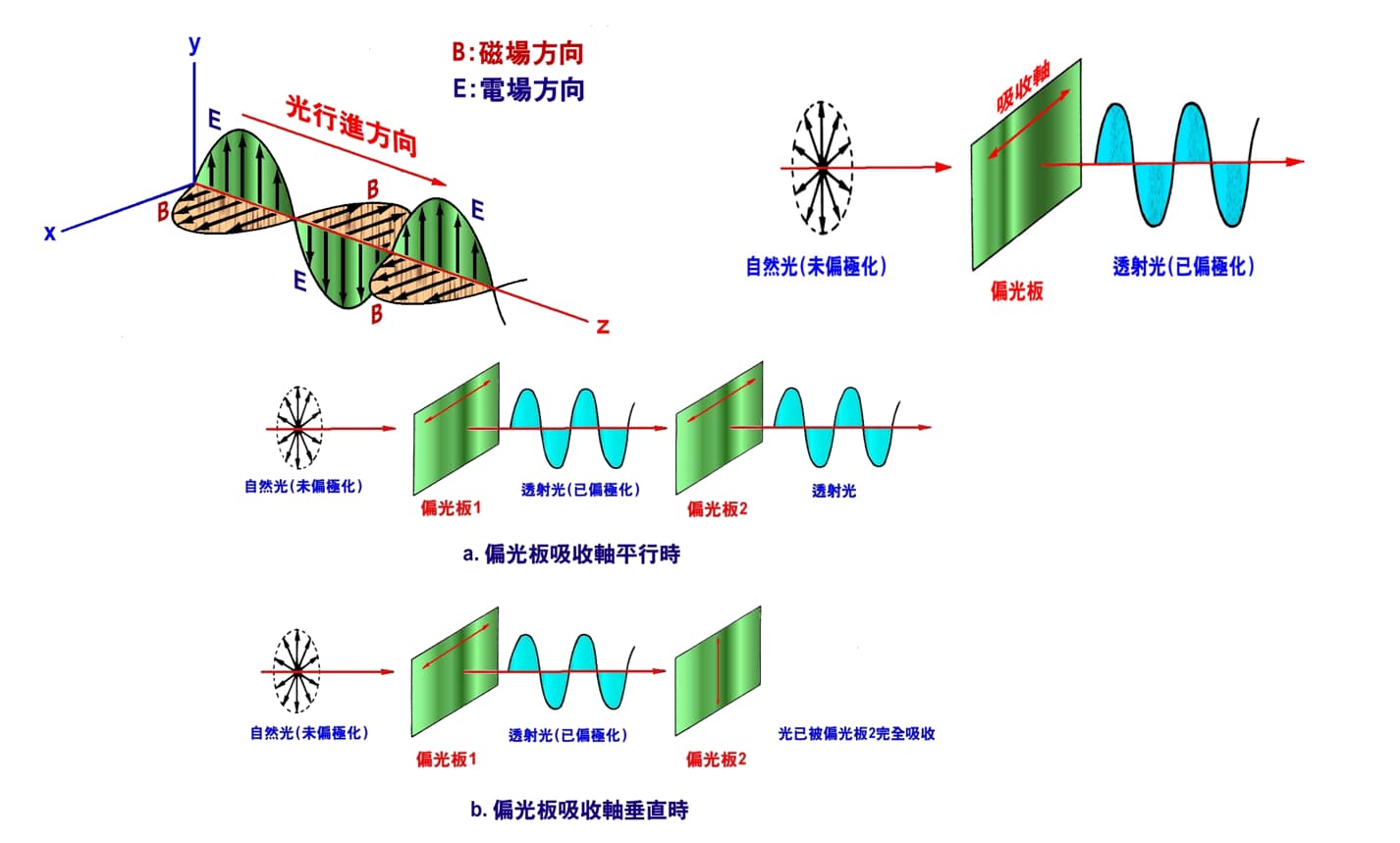

РК-дисплеї покладаються на блоки підсвічування для освітлення. Основна функція поляризатора подвійна:

Фільтрація вхідного сигналу (нижній поляризатор): перетворює хаотичне, неполяризоване природне світло від підсвічування на поляризоване світло з рівномірним напрямком вібрації.

Контроль вихідного сигналу (верхній поляризатор): зазвичай орієнтований на 90 градусів перпендикулярно нижньому поляризатору. Світло може проходити, лише якщо молекули рідкого кристала успішно повертають напрямок поляризації, щоб відповідати «умові проходження» верхнього поляризатора, створюючи світло-темні шаблони, які формують видиме зображення.

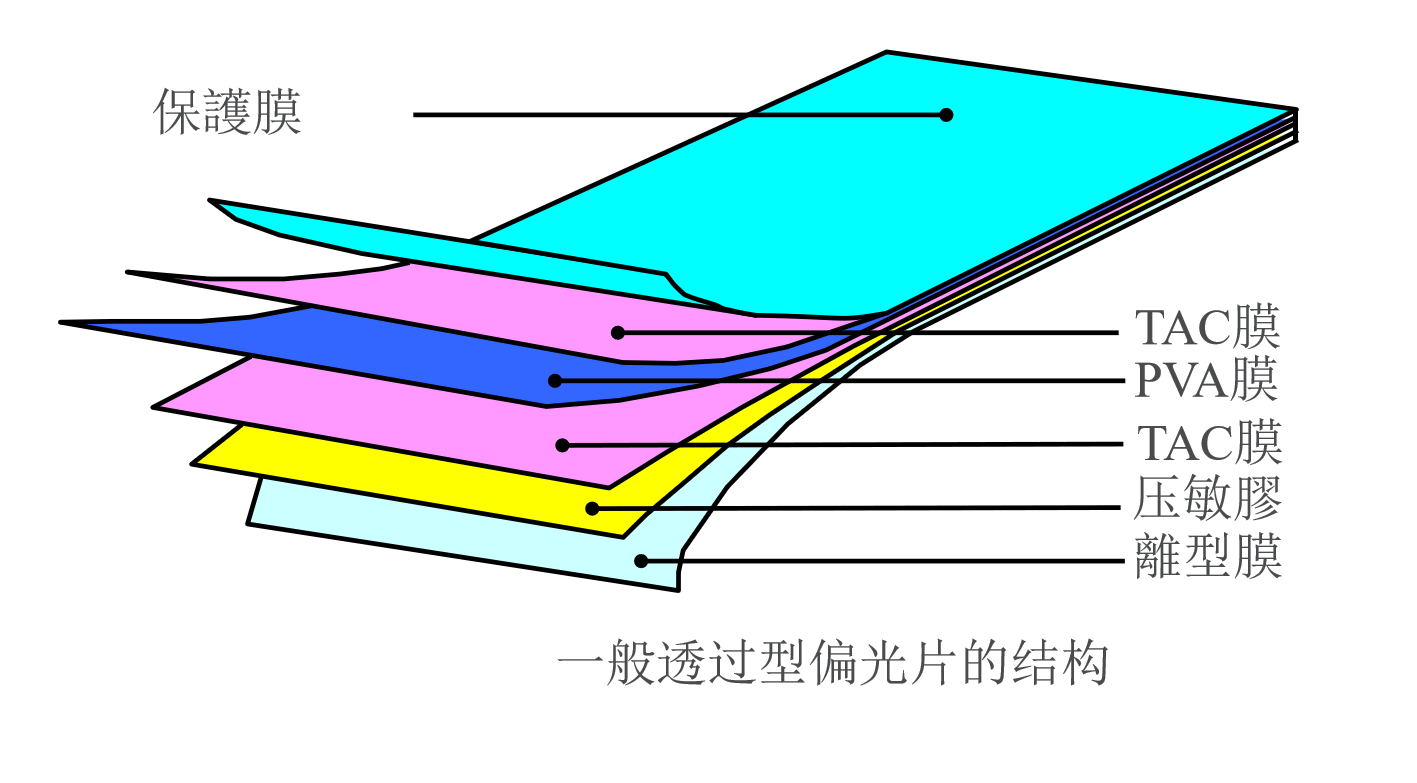

Прецизійна п'ятишарова структура типу «сендвіч».

Поляризатор — це точно розроблений композит із п’яти функціональних шарів:

Плівка TAC (триацетилцелюлоза — верхній і нижній шари): діє як «надійний щит» і «оптичний компенсатор». Забезпечує фізичний захист (стійкість до подряпин, вологи) і компенсує оптичні спотворення завдяки своїй властивості низької оптичної затримки, забезпечуючи чистоту кольорів і мінімальне спотворення зображення.

PVA плівка (полівініловий спирт - основний шар): «генератор поляризованого світла». Завдяки розтягуванню та фарбуванню (йодним або дихроїчним) його молекулярні ланцюги вирівнюються, виявляючи сильний дихроїзм – поглинаючи світлові хвилі одного напрямку вібрації, одночасно пропускаючи ті, що перпендикулярні йому, ефективно генеруючи поляризоване світло. Його продуктивність визначає ефективність поляризатора (ступінь поляризації) і пропускну здатність.

Чутливий до тиску клей (PSA): «невидимий сполучний агент». Надійно та рівномірно ламінує вузол поляризатора на підкладку комірки з рідкого кристалічного скла. Вимагає високої прозорості, тривалої стабільності, стійкості до погодних умов, не піддається корозії та мінімального утворення бульбашок/дефектів.

Випуск фільму: «Захист транспорту». Захищає шар PSA від забруднення та випадкового прилипання під час виробництва, транспортування та зберігання. Його знімають і викидають безпосередньо перед процесом ламінування на фабриці панелей.

Постійний розвиток для майбутніх вимог

Прагнення до вищої якості зображення (4K/8K, HDR), ширших кутів огляду, тонших профілів і гнучкості спонукає до постійних інновацій у технології поляризаторів:

Більш тонкі профілі: застосування більш тонких TAC або альтернативних матеріалів, таких як COP (циклоолефіновий полімер) або ПЕТ-плівки.

Покращена продуктивність: оптимізація обробки PVA для збільшення коефіцієнта пропускання та контрастності.

Покращена продуктивність: оптимізація обробки PVA для збільшення коефіцієнта пропускання та контрастності.

Більш тонкі профілі: застосування більш тонких TAC або альтернативних матеріалів, таких як COP (циклоолефіновий полімер) або ПЕТ-плівки.
