Як вибрати та налаштувати оптимальне рішення LCM для вашого розумного пристрою

  На початкових етапах розробки інтелектуального апаратного забезпечення однією з основних проблем, з якою стикаються інженери, є вибір «яскравого та чіткого ока» для продукту – рідкокристалічного дисплея (LCM). Як професійний виробник РК-дисплеїв, CNK Electronics розуміє, що чудове рішення LCM передбачає набагато більше, ніж просто вибір РК-екрану. Він включає в себе точні структури, різноманітні технології відображення та бездоганну інтеграцію з усім пристроєм. Сьогодні ми поділимося ідеями з технічної точки зору про те, як підібрати найкращий РК-модуль для ваших потреб. ЧастинаПерший: структурний вибір – фундамент, що визначає надійність і рівень інтеграції LCM

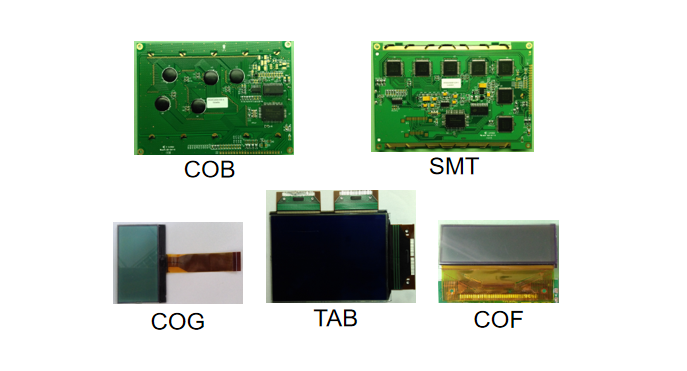

Основна основа LCM лежить у його внутрішній структурі, яка безпосередньо впливає на надійність продукту, товщину та вартість. В основному ми пропонуємо два технологічні шляхи: COB і COG.

Структура COB:Підходить для сценаріїв, що вимагають високої міцності конструкції. Його характеристика полягає в тому, що IC прикріплюється до друкованої плати за допомогою SMT або процесів з’єднання. Конструкція є міцною і може бути додатково поєднана з металевим каркасом для підвищення стійкості до стиснення. Ця структура в першу чергу підтримує скло ITO товщиною 1,1 мм і 0,7 мм, що робить його надійним вибором для таких галузей, як промислове керування та побутова техніка.

COG структура:Це ключова технологія для досягнення надтонких профілів і високої щільності пікселів. IC прикріплюється безпосередньо до скла ITO РК-екрану, що усуває потребу в додатковій друкованій платі та значно зменшує об’єм модуля. Він підтримує ширший діапазон товщини ITO, від 1,1 мм до 0,4 мм. Зокрема, типи скла товщиною 0,4 мм і 0,55 мм можуть задовольнити надзвичайні вимоги до тонкості носимих пристроїв і високоякісних портативних інструментів.

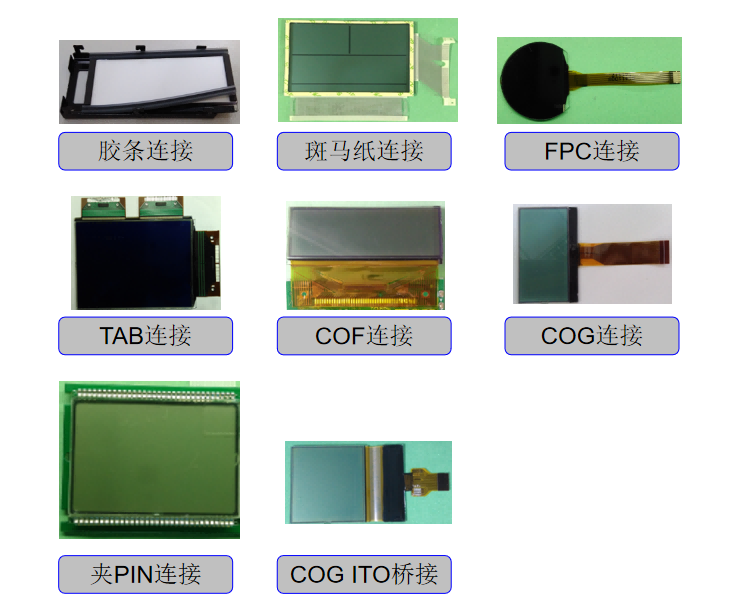

  Крім того, не менш важливим є спосіб підключення. Від традиційних зебра-смужок/еластомерних з’єднань до більш просунутих з’єднань FPC, TAB і COF, ми можемо вибрати оптимальне рішення для електричного з’єднання, коли ви налаштовуєте компоненти РК-екрану відповідно до ваших вимог щодо передачі сигналу та просторового розташування.

Частина друга: Технологія дисплея – точна відповідність вимогам до зображення та живлення

  Після вибору структури вибір технології відображення визначає остаточне візуальне виконання. Різні типи РК-екранів пропонують різні коефіцієнти контрастності, кути огляду та швидкість відгуку.

Варіанти від базового до середнього/високого класу:Для економічно чутливих програм із меншими вимогами до дисплея TN/HTN є економічним вибором. Коли потрібні більш високі коефіцієнти контрастності та ширші кути огляду, серія STN (STN-YG/BLUE/GRAY) та їх оновлені версії, як-от ASTN/FSTN, забезпечують чудову продуктивність монохромного дисплея. Варто зазначити, що FSTN і DFSTN можуть досягти якості відображення, порівнянної з екранами TFT, що робить їх кращим вибором для багатьох інструментів високого класу.

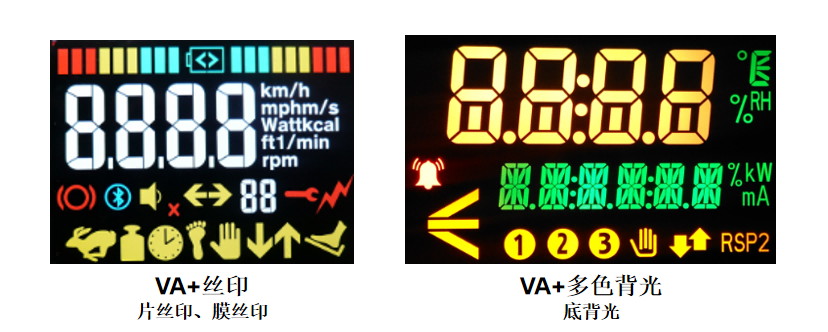

Барвистий і персоналізований дисплей:Монохромні дисплеї також можуть бути «різнобарвними». Ми досягаємо цього за допомогою двох технічних шляхів:

Структура COB:Трафаретний друк (на плівці або склі) наноситься на поляризатор lcd-модуля, створюючи фіксовані кольорові значки, логотипи тощо, підвищуючи впізнаваність бренду та естетичність продукту.

2.VA + Багатоколірне підсвічування:Програмуючи колір нижнього світлодіодного підсвічування, той самий екран може перемикатися між різними кольорами дисплея, динамічно передаючи різноманітну інформацію про стан.

Частина третя: функціональна інтеграція – плавне вбудовування сенсорної взаємодії в LCM

Сучасні інтелектуальні пристрої покладаються на плавний дотик. Ми глибоко інтегруємо сенсорні функції в РК-модуль, пропонуючи гнучкі рішення CTP.

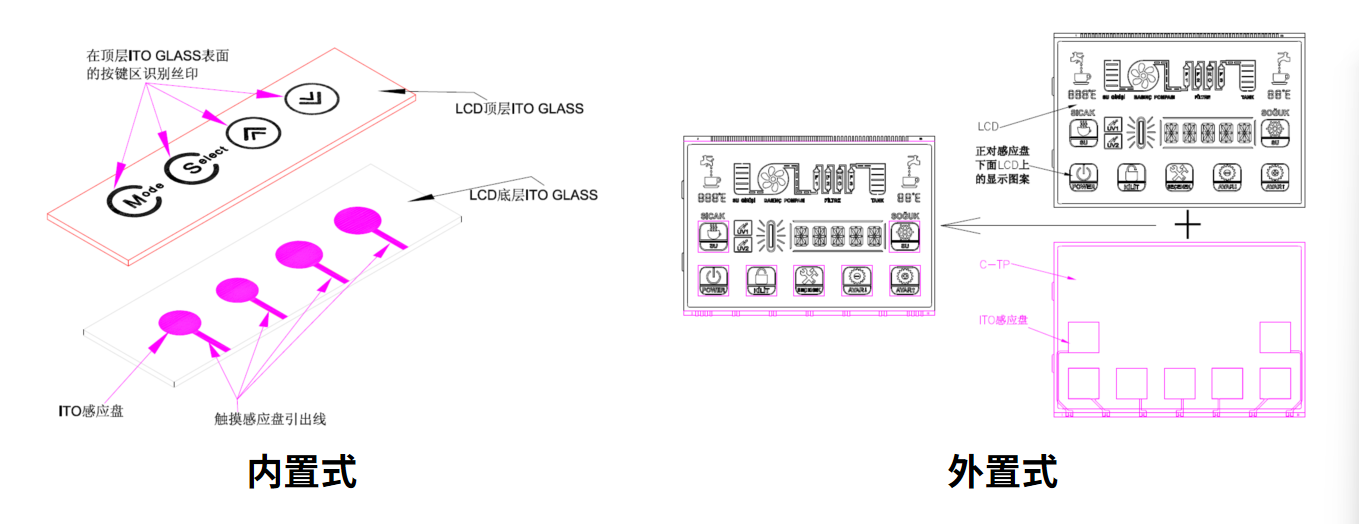

Вбудований і зовнішній:Залежно від структурної конструкції ви можете вибрати, щоб датчик дотику був виготовлений безпосередньо на поверхні РК-екрану (On-Cell) або як окремий компонент, прикріплений зовні до модуля (External). Рішення On-Cell допомагає зменшити загальну товщину модуля, тоді як опція External пропонує більшу гнучкість для ремонту та заміни.

Самоємнісний проти Multi-Touch:Для простих кнопок CTP із власною ємністю забезпечує швидку реакцію та потужний захист від перешкод. Для додатків, які вимагають складних жестів, таких як ковзання та зведення щипків, ми надаємо мультисенсорні CTP-рішення, що значно розширює вимір HMI.

  Будучи досвідченим виробником РК-дисплеїв, цінність CNK Electronics полягає не лише в наданні стандартизованих РК-модулів, а й у нашому глибокому технічному досвіді, що дозволяє нам співпрацювати з вами в дослідженнях і розробках і налаштовувати деталі РК-екрану – від структури та дисплея до дотику. Ми віримо, що успішний продукт залежить від точного контролю над кожним технічним аспектом.
