Точний танець світла й тіні: вивчення внутрішньої роботи технології РК-дисплеїв

Рідкі кристали: розумний міст між світлом і електрикою

Рідкі кристали: розумний міст між світлом і електрикою

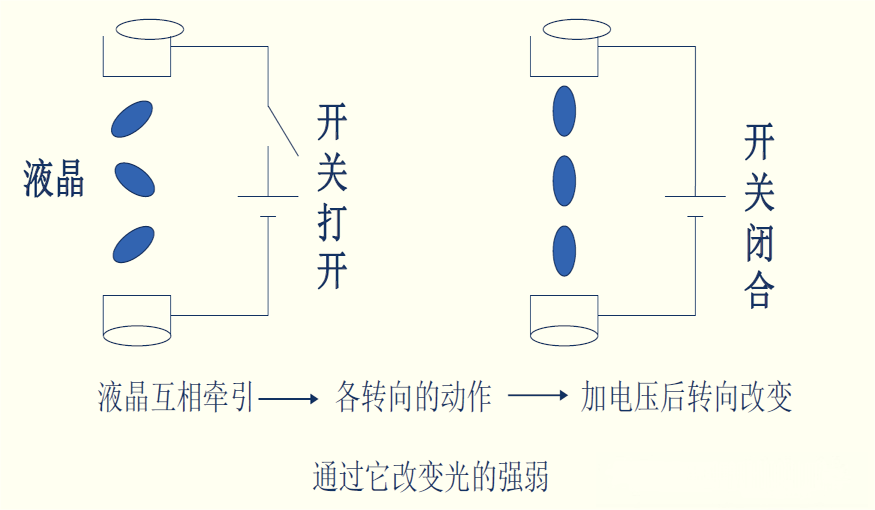

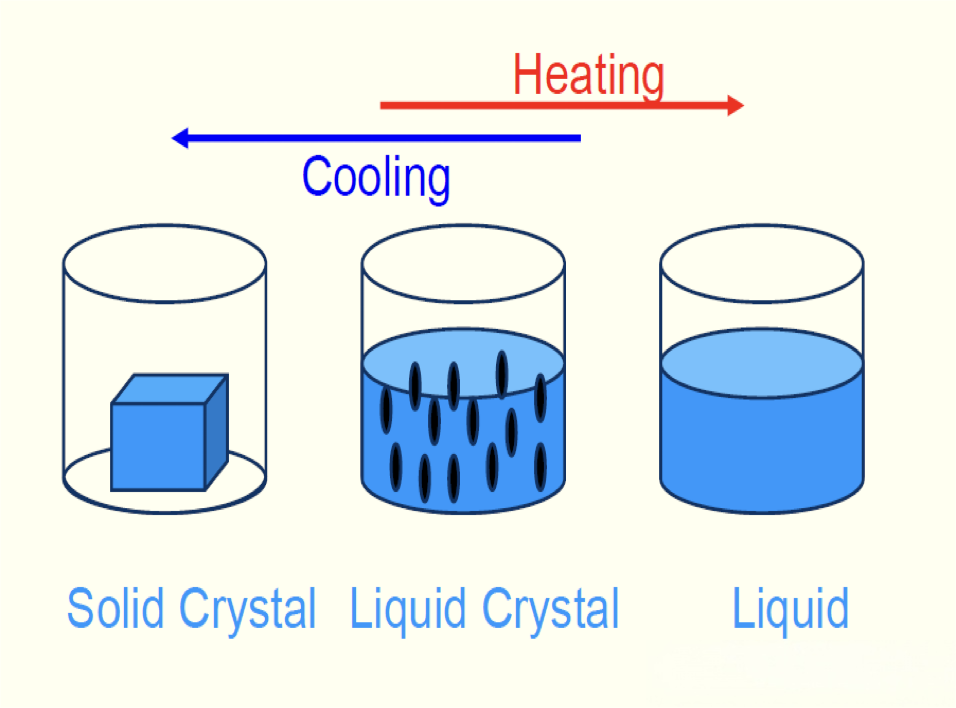

  Рідкі кристали, ці дивовижні матеріали, що існують між твердим і рідким станами, виступають головними героями цієї вистави. Їхні молекули зберігають регулярне розташування кристалів, водночас володіючи текучими характеристиками рідин. Коли світло проходить через ці впорядковані молекули, відбувається дивовижне перетворення — напрямок поляризації світла точно контролюється. Ще більш дивним є те, що цей контроль можна регулювати напругою: чим вища напруга, тим більший кут повороту молекул рідкого кристала, і, отже, відповідно змінюється пропускна здатність світла. Ця складна електрооптична характеристика лежить в основі технології LCD.

Поляризатори: Делікатна симфонія світлових воріт

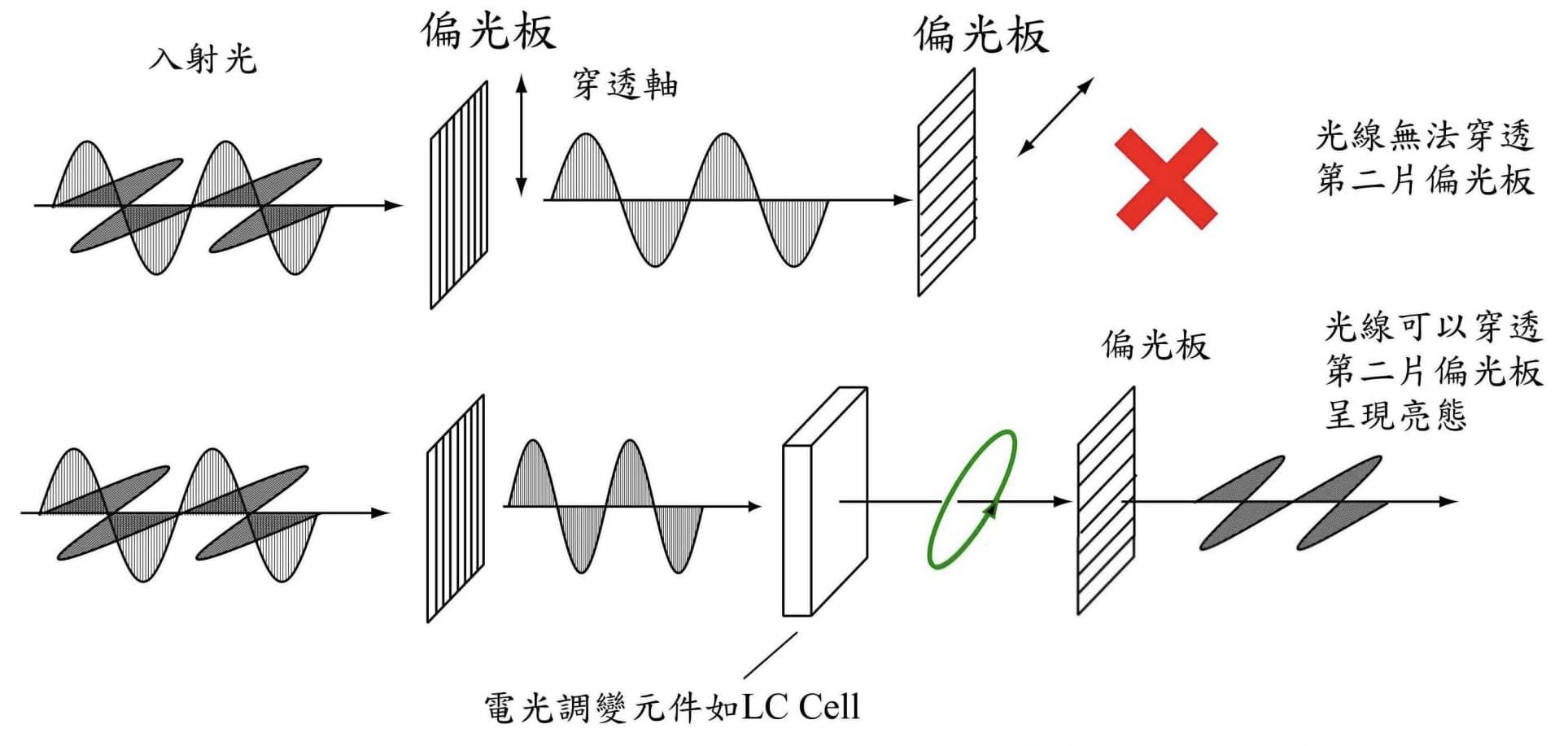

  Поляризатори відіграють вирішальну роль у посиленні цього танцю світла й тіні. Вони функціонують як ідеально синхронізовані танцювальні партнери, розташовані у взаємно перпендикулярних напрямках. Коли природне світло проходить через перший поляризатор і стає лінійно поляризованим, молекули рідкого кристала визначають, наскільки обертати це світло на основі прикладеної напруги. Якщо повернене світло вирівнюється з напрямком другого поляризатора, воно проходить плавно; якщо неправильно вирівняти, світло блокується. Ця точна координація забезпечує делікатні переходи від яскравості до темряви.

Точна структура: ідеальна багатошарова поверхня

  За цією продуктивністю лежить ретельно складена архітектура. Дві скляні підкладки, покриті прозорими провідними плівками, утворюють платформу сцени, між якими заповнений тонкий шар рідкокристалічного матеріалу. Периферійні ущільнювальні структури забезпечують роботу рідкого кристала в ідеальному середовищі, тоді як поверхневі поляризатори функціонують як сценічні завіси, регулюючи кінцевий візуальний ефект. Кожен компонент виконує свій обов’язок, спільно підтримуючи це видовище світла й тіні.

Масив TFT: точний провідник пікселів

  Справжній інтелект проявляється в точному контролі на рівні пікселів. Матриця тонкоплівкових транзисторів (TFT) працює як складна система команд, де кожен піксель оснащено незалежним перемикачем TFT. Коли надходять сигнали сканування, активуються відповідні транзистори, що дозволяє записувати сигнали даних; після запису сигналу транзистори вимикаються, покладаючись на накопичувальні конденсатори для підтримки стабільності напруги. Якщо взяти як приклад екран із роздільною здатністю 1024 × 768, він фактично містить понад 2,35 мільйона таких мікроблоків керування, які працюють узгоджено з неймовірною швидкістю для досягнення точного рендерингу зображення.

Подорож зображенням: від білого світла до барвистого світу

  Повний процес формування зображення нагадує ретельно спланований балет: підсвічування випромінює однорідне біле світло, яке проходить через контрольований рідкокристалічний шар, зазнає поляризаційної модуляції, а потім розкладається на червоний, зелений і синій основні кольори через кольорові фільтри. Ці базові кольори різної інтенсивності змішуються в різних пропорціях, зрештою представляючи перед нашими очима яскравий, барвистий світ. Примітно, що сам РК-дисплей не випромінює світла; він функціонує більше як інтелектуальний світловий клапан, досягаючи ефектів відображення, точно контролюючи проходження підсвічування.

У цю епоху постійного розвитку технологій активного світловипромінюючого дисплея РК-монітори все ще зберігають важливі позиції завдяки своїм унікальним перевагам. Вони вчать нас, що найелегантніші рішення часто передбачають не створення світла, а розумне керування ним. Це прагнення до точного контролю не тільки втілює вершину інженерних технологій, але й демонструє глибоке розуміння людством взаємодії між світлом і матерією. Оскільки технологія продовжує розвиватися, ця класична технологія LCD продовжує процвітати з новою життєвою силою в нових сферах застосування.
