Оптичні плівки в модулях підсвічування: ключові технології, які освітлюють кожен РК-екран

У світі рідкокристалічних дисплеїв (РКД) модуль підсвічування є одним із основних компонентів, що визначають продуктивність дисплея. Як виробник рідкокристалічних дисплеїв, CNK Electronics Co., Ltd. розуміє, що підсвічування — це не просто компонент джерела світла. Це ключова технологія, яка завдяки точному оптичному дизайну перетворює точкові джерела світла в рівномірне, високояскраве, висококонтрастне освітлення поверхні, таким чином надаючи РК-екранам їх яскраве візуальне життя. Особливо сьогодні, коли ринковий попит на індивідуальні РК-дисплеї зростає, оптичні характеристики модуля підсвічування стали вирішальним фактором у досягненні диференційованих ефектів відображення. Ця продуктивність значною мірою залежить від серії точно скоординованих оптичних плівок усередині нього. Вони функціонують як «нейронна мережа» підсвічування, ретельно контролюючи напрямок, ефективність і рівномірність світла.

Рефлекторний лист: основа світлоефективності

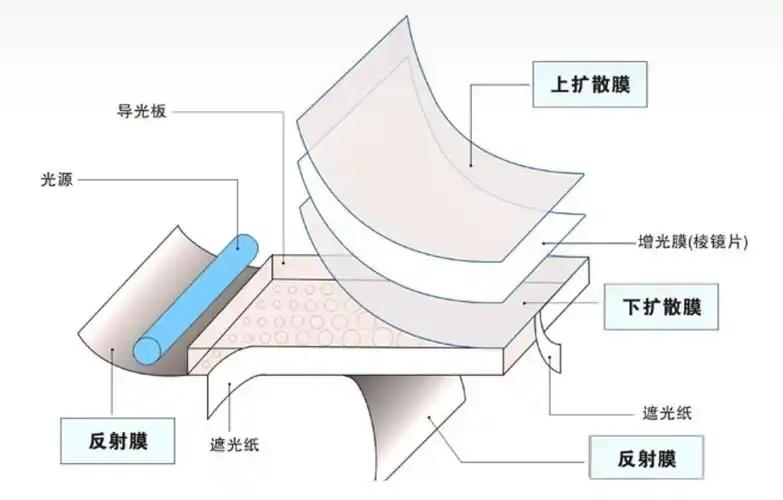

У нижній частині модуля підсвічування рефлекторна пластина діє як «основа ефективності світла», відповідальна за перенаправлення розсіяного світла назад у світловодну пластину для покращення використання. Залежно від вимог застосування рефлектори в основному поділяються на такі категорії:

Білий відбивач:Такі як E20, серія RW, з товщиною в діапазоні від 0,05 до 0,2 мм, відбивною здатністю близько 80% ~ 90% і мають певну пропускну здатність світла. Підходить для більшості стандартних дизайнів підсвічування.

Срібний відбивач:Зазвичай білий з одного боку та сріблястий з іншого, дуже тонкий (0,04~0,065 мм), з високою ефективністю відбиття (90%~98%) і відмінними властивостями блокування світла. Часто використовується в сценаріях, що вимагають високої яскравості.

Багатошаровий плівковий відбивач (ESR):Використовує технологію багатошарової плівки, що містить понад тисячу шарів у межах 65 мікрон. Він не містить металу, але має дзеркальний металевий вигляд. Як високоефективний рефлектор ESR досягає коефіцієнта відбиття понад 98% у всьому спектрі видимого світла, що робить його ідеальним для високопродуктивних систем підсвічування.

Під час налаштування РК-модулів вибір рефлекторного листа безпосередньо впливає на рівномірність підсвічування та енергоефективність, що є першим кроком у оптичному проектуванні.

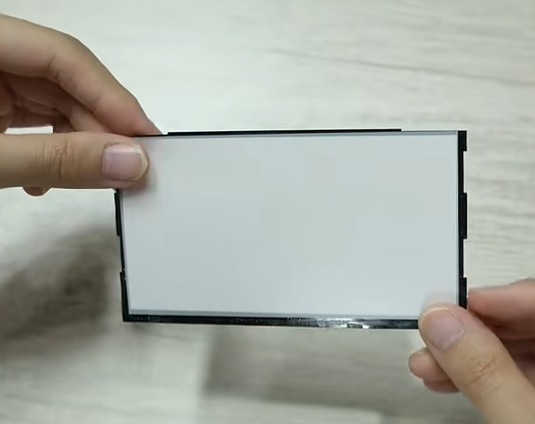

Світлоблокуюча плівка/алюмінієва фольга (ALF): Контроль меж світла та перешкод

Світлоблокуючі плівки в основному використовуються для запобігання витоку світла з боків підсвічування та можуть забезпечити електромагнітне екранування. Поширені типи включають:

Яскравий сріблястий дракон:Блискуча поверхня, товщина 0,05-0,1 мм, хороші властивості блокування світла та провідність. Підходить для промислових середовищ, де потрібне екранування від перешкод.

Матовий сріблястий дракон:Відносно тьмяне покриття, тонке (зазвичай 0,05 мм для одного шару), має деяку пропускну здатність світла та є провідним.

Біла крайова смуга:Має певну світлопроникність, товщина 0,05-0,08 мм, не проводить струм. Зазвичай використовується в побутовій електроніці.

Чорно-біла одностороння клейка стрічка:Може застосовуватися з боків підсвічування, коли є суворі вимоги щодо непровідності та відсутності витоку бічного світла.

Ці матеріали відіграють роль «оптичних охоронців» у дизайні панелей РК-екранів, гарантуючи відсутність перешкод від розсіяного світла за межами області дисплея.

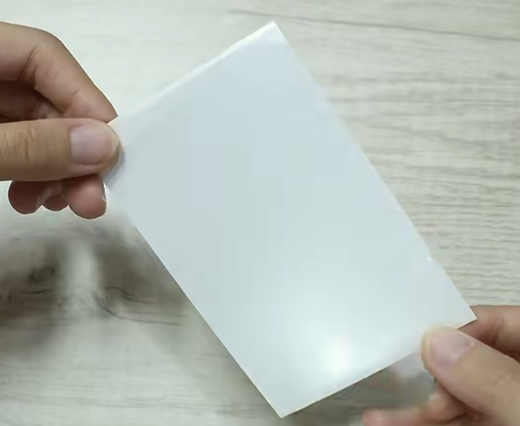

Розсіювач: створення однорідного світлого полотна

Як «майстер гомогенізації» серед оптичних плівок, аркуш розсіювача розсіює світло крізь туман, усуваючи сліди точкових джерел світла для створення м’якого та рівномірного підсвічування. Залежно від типу підсвічування та призначення розсіювачі діляться на:

Нижній розсіювач підсвічування:Зазвичай має клей з одного боку, сильний туман (~90%), світлопроникність лише близько 40%; товщина зазвичай становить від 0,18 до 0,3 мм для нижнього підсвічування. Поширені моделі: MB433P, MB533.

Бічний розсіювач підсвічування:Зазвичай використовується товщина 0,09 мм. Поширені моделі: TPRA90 (0,09 мм), AJ-75 (0,075 мм). Коефіцієнт пропускання 65%-80%, матовість 75%-90%.

Розсіювачі підсвічування кольорового екрана: зазвичай використовують двошаровий дизайн:

Нижній дифузор:Розміщений між світловодною пластиною та плівкою підвищення яскравості (BEF), гомогенізує світло, що випромінюється від світлопровідної пластини. Зазвичай використовуваний матеріал: t=0,065 мм, відносно сильний матовий (~84%), високий коефіцієнт пропускання (~98%).

Верхній дифузор:Розташований над BEF, виконує захисну роль і допомагає запобігти появі муару. Зазвичай використовуваний матеріал: t=0,05 мм, відносно низька матовість (~29%), пропускна здатність 90%.

Правильний вибір і комбінація листів дифузора є ключовими для забезпечення рівномірного відображення без плям у РК-модулях.

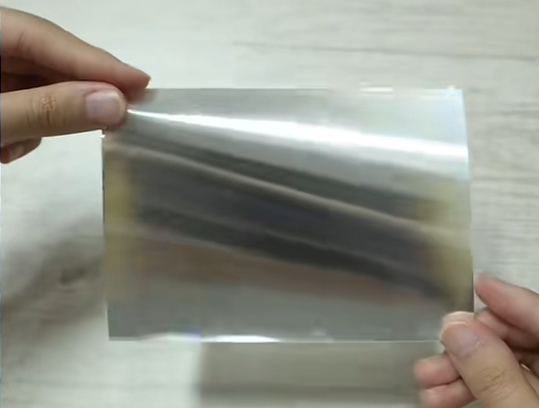

Плівка для підвищення яскравості (BEF): оптичний механізм для підвищення яскравості

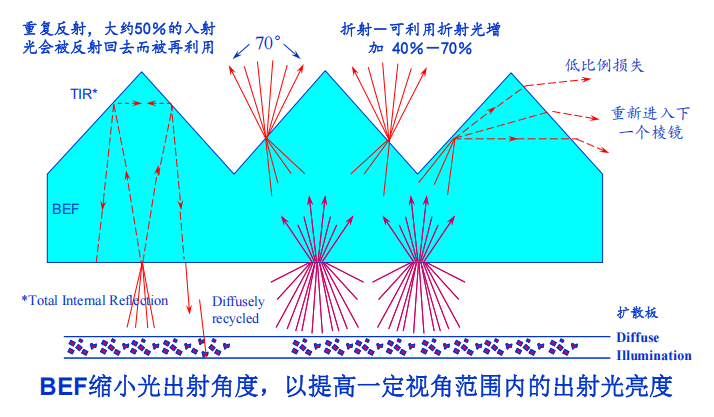

Для кольорових TFT та інших РК-екранів яскравість є критичною характеристикою. Діючи як «підсилювач яскравості» серед оптичних плівок, BEF концентрує розсіяне світло через спеціальну структуру призми, причому кожна плівка забезпечує приблизно 40%-50% збільшення яскравості. Використання двох плівок разом може збільшити яскравість. Його принцип передбачає використання масиву мікропризм для контролю шляху світла, що змушує більшу частину світла виходити перпендикулярно екрану, таким чином значно збільшуючи фронтальну яскравість без зміни споживання енергії. BEF став незамінним компонентом підсвічування кольорових екранів середнього та високого рівня, особливо широко використовується у високопродуктивних налаштованих РК-дисплеях для промислового керування, медицини, автомобіля та інших застосувань.
