Глибоке занурення в технологію низькотемпературного полікремнію: ядро ​​дисплея TFT і промислові застосування

Огляд технології тонкоплівкових транзисторів

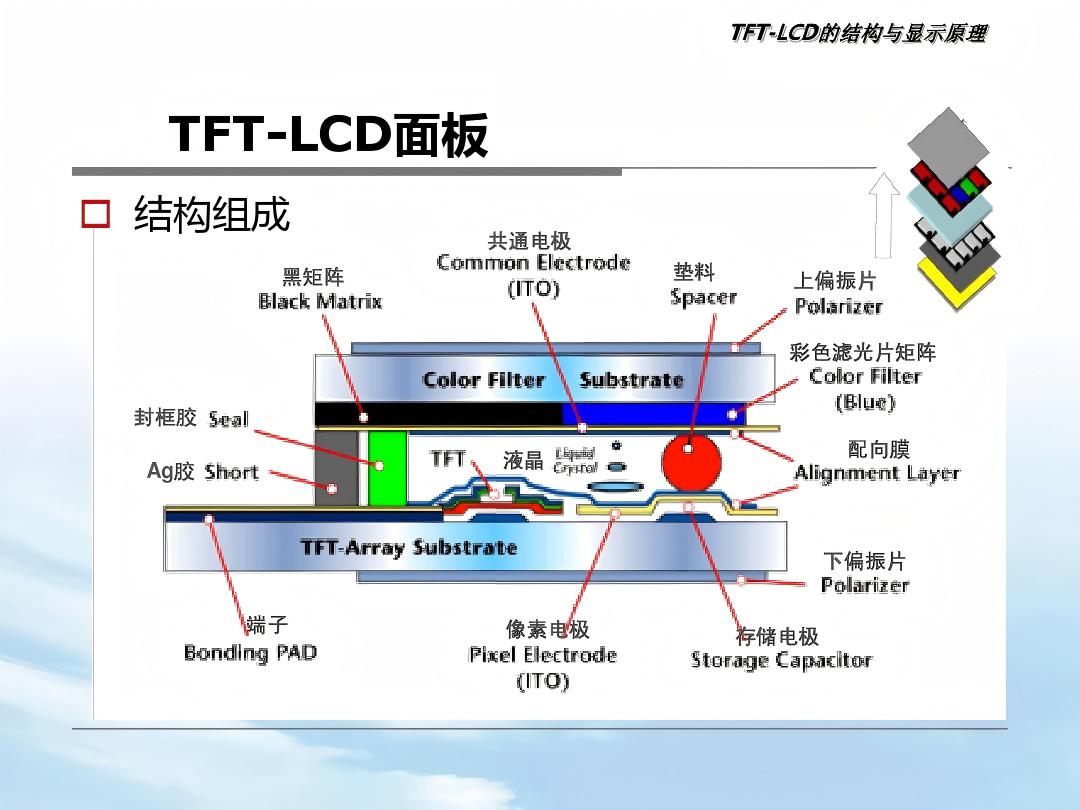

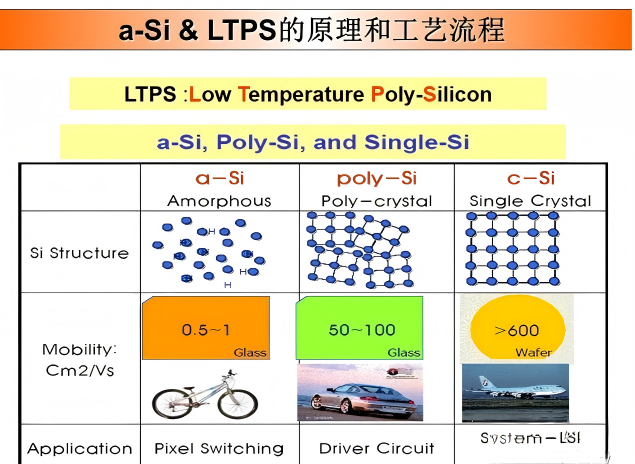

У сучасних дисплейних панелях з активною матрицею тонкоплівковий транзистор (TFT) служить основним рушійним компонентом. Активна область каналу в основному виготовлена ​​з кремнієвого матеріалу. На основі відмінностей у процесі та продуктивності TFT в основному класифікуються на три типи: аморфний кремній (a-Si), низькотемпературний полікремній (LTPS) і високотемпературний полікремній (HTPS).

Серед них технологія низькотемпературного полікремнію (LTPS) стала основним вибором для виробничих ліній 6-го покоління та нижчих ліній завдяки чудовій мобільності електронів, низькому енергоспоживанню, високій роздільній здатності та відносно простому процесу виробництва.

Поглиблений аналіз конструкції LTPS-TFT

Як показано на малюнку 1, типова структура LTPS-TFT типу LDD (злегка легований стік) складається в основному з підкладки та буферного шару. Підкладка зазвичай виготовляється з безлужного оптичного скла дисплею, на якому нанесено буферний шар діоксиду кремнію (SiO₂) або двошарову структуру SiO₂/SiNx.

Ключовою функцією цього буферного шару є запобігання дифузії іонів металу зі скла в активну область полікремнію, тим самим пригнічуючи утворення дефектів і струм витоку.

Порівняно з одношаровим SiO₂, SiNx (нітрид кремнію) має вищу діелектричну проникність (SiO₂ ~4, SiNx 6–8), пропонуючи кращу стійкість до пробою, бар’єрні властивості та здатність відновлювати окислення. Нітрид кремнію, отриманий PE-CVD, може мати вміст кисню приблизно до 10²² см⁻³, що забезпечує стабільність пристрою.

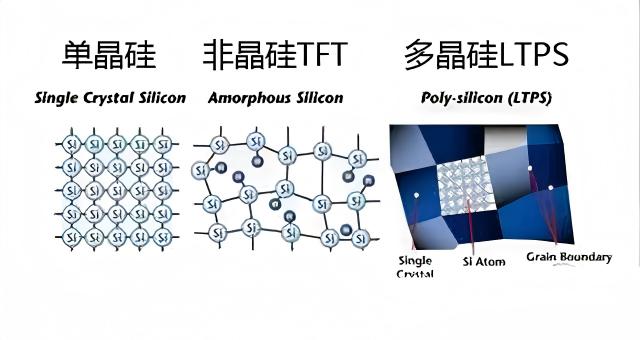

Для процесу полікристалізації шар аморфного кремнію необхідно перетворити на шар полікремнію. Загальні методи включають кристалізацію в твердій фазі, індуковану металом бічну кристалізацію (наприклад, індуковану нікелем) і лазерну кристалізацію.

 Серед них лазерна кристалізація забезпечує кристалізацію шляхом миттєвого високотемпературного плавлення, пропонуючи високу ефективність і однорідні зерна. Однак слід зазначити, що якщо використовується двошарова буферна структура SiO₂/SiNx, під час лазерної кристалізації може статися явище вибуху водню, що призведе до дефектів.

Рішення включають проведення дегідрування перед лазерною кристалізацією або використання одношарової структури SiO₂ з надзвичайно низьким вмістом водню.

Технологія LDD передбачає імплантацію низьких доз іонів в області джерела/стоку всередині затвора, точно контролюючи концентрацію легування для формування концентраційної буферної зони з високим послідовним опором. Це ефективно зменшує локальний градієнт електричного поля, пригнічує струм витоку та дозволяє уникнути ефекту гарячого носія.

Промислове застосування та професійні дисплеї

Оскільки технологія дисплеїв розвивається в напрямку вищої роздільної здатності, нижчого енергоспоживання та тонших форм-факторів, LTPS-TFT став критично важливим технологічним шляхом для панелей дисплеїв середнього та високого класу. У практичній реалізації продукту загальний дизайн і виробничі можливості модулів дисплея однаково важливі.

У цій галузі CNK (абревіатура від CNAOKE Electronics) є спеціалізованою технологічною компанією, яка займається розробкою, виробництвом і продажем пристроїв відображення та інтерактивних продуктів HMI (людина-машинний інтерфейс), визнана «спеціалізованою, вдосконаленою, відмінною та інноваційною» компанією.

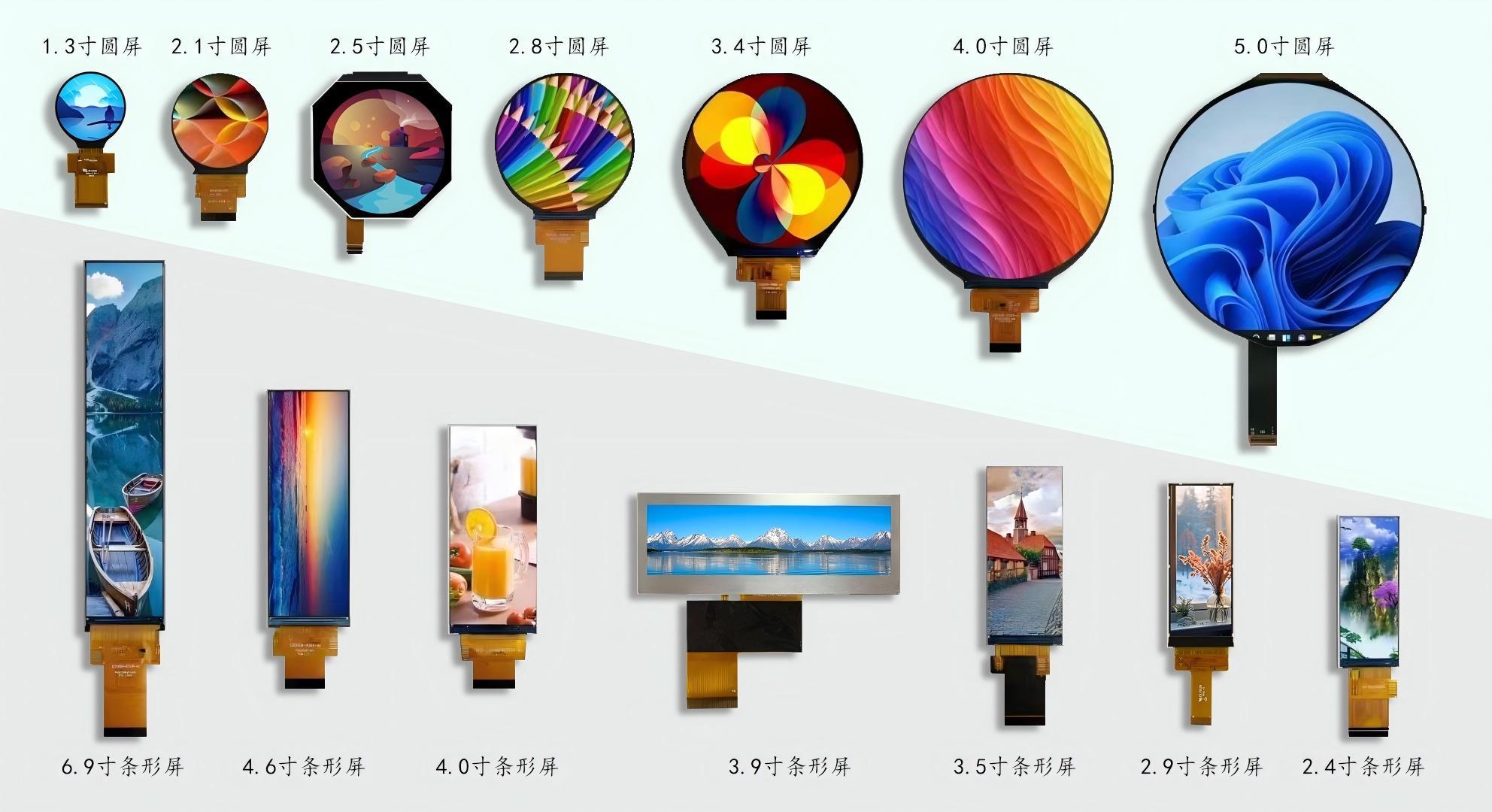

Його основна продукція включає монохромні РК-дисплеї та монохромні модулі, модулі TFT-дисплеїв від 0,96 до 15,6 дюймів, модулі OLED та інтерактивні модулі HMI, які широко використовуються в промисловому управлінні, розумному домі, медичному обладнанні, автомобільних дисплеях та багатьох інших галузях.
