Зменшення витрат без шкоди для якості: як китайські виробники дисплеїв вирішують проблеми зі зменшенням маски TFT і усуненням шару CF OC

Зменшення витрат без шкоди для якості: як китайські виробники дисплеїв вирішують проблеми зі зменшенням маски TFT і усуненням шару CF OC

На світовому ринку дисплеїв із жорсткою конкуренцією китайські виробники продовжують впроваджувати технологічні інновації та оптимізувати витрати. Щоб задовольнити індивідуальні вимоги клієнтів, виробники РК-модулів часто застосовують дві ключові стратегії спрощення процесу: зменшення кількості фотомаскрів для скла TFT з 5 до 4 і усунення шару заповнення OC (Over Coat) на склі CF (Color Filter). Ці заходи значно знижують витрати на маску та підвищують ефективність виробництва, але вони також висувають суворі вимоги до можливостей технологічного процесу виробничої лінії, особливо для ліній старіння, де незначні недогляди можуть викликати проблеми з якістю партії.

Двосічний меч спрощення процесу: технічний аналіз і управління ризиками

I. Ризики та контрзаходи усунення шару OC на CF склі

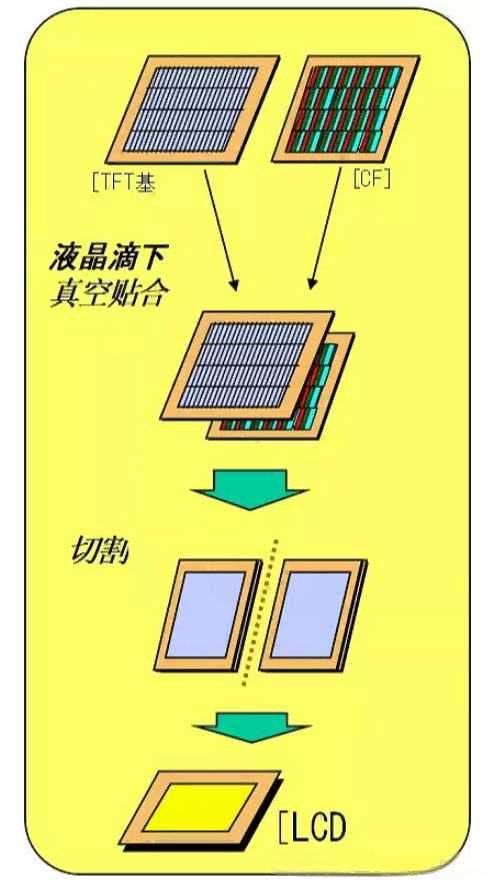

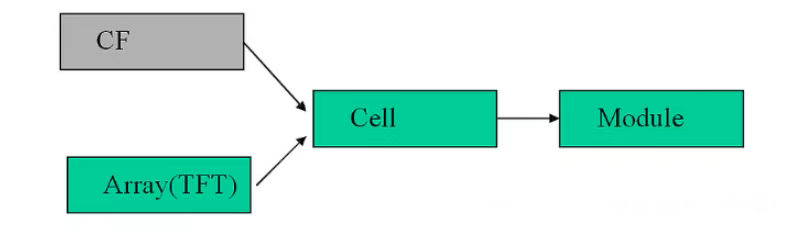

Точна структура скла CF (підкладка → шар BM → шар RGB → шар OC → шар ITO) покладається на шар OC для виконання критичних функцій:

· Планаризація: заповнює різницю у висоті між кольоровими пікселями RGB

· Захист: запобігає пошкодженню шару RGB і підтримує рівність поверхні

Усунення шару OC безпосередньо спричиняє:

· Нерівна поверхня електрода ITO → Невпорядковані напрямки закріплення молекул рідкого кристала

· Часті дефекти дисплея: яскраві плями «зоряного неба», ореоли, залипання зображення (локальна затримка відгуку рідкого кристала)

Контрстратегії китайських виробників дисплеїв:

· Розширте світлозахисну зону BM, щоб компенсувати витік світла, викликаний різницею висоти

· Суворо контролюйте процеси висоти кроку RGB, зменшуючи коливання висоти пікселя до нанометрового рівня

· Оптимізація схем водіння за допомогою інверсії точок для зменшення перехресних перешкод (вимагає балансування більш високого енергоспоживання)

II. Проблеми та прориви 4-маскового TFT скла

Традиційний процес TFT з 5 масками включає: шар затвора → шар ізоляції затвора → рівень S/D каналу → прохідний шар → рівень ITO. Суть скорочення до 4 масок полягає в об’єднанні шару ізоляції затвора та фотолітографії шару S/D, контролюючи багатозонну експозицію за допомогою однієї маски.

Каскадні ефекти скорочення процесу (на основі дослідження Ye Ning CECEP Panda):

· Збільшена висота кроку: нові шари плівки a-Si/n+a-Si під шаром S/D створюють крок 0,26 мкм → Стискає простір рідкокристалічної комірки

· Збільшення проміжку комірки на 0,03 мкм: кут звуження плівки S/D збільшується на 8,99° → Відносна висота рідкого кристала зростає

· Гравітаційний ризик Mura: високотемпературний межовий запас LC зменшується на 1%, схильний до нерівномірності відображення

Основні контрольні точки процесу для китайських виробників:

· Точне керування травленням: видаліть залишки, щоб запобігти коротким замиканням ланцюга GOA (необоротні ризики)

· Динамічна корекція зазору комірки: регулюйте висоту CF PS (фоторозпірка) на основі варіацій товщини плівки масиву

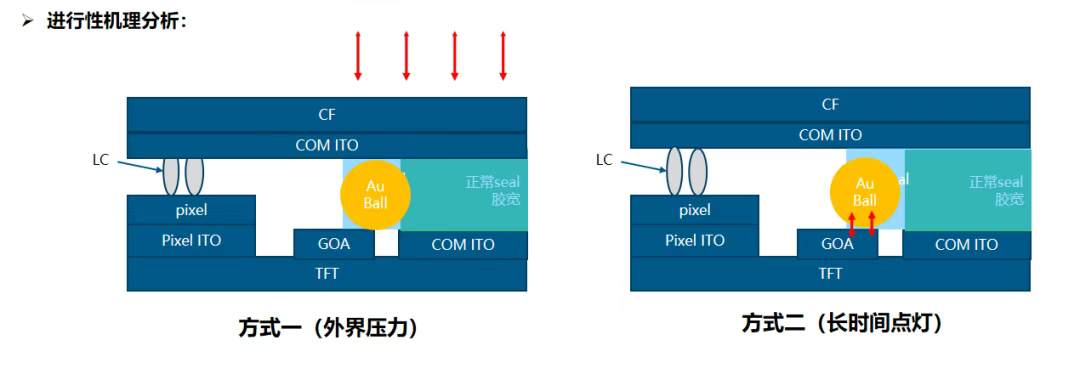

· Покращений захист ізоляції: запобігайте пошкодженню ізоляції між ланцюгами GOA та кульками Au через зовнішній тиск або тривалу роботу Китайська мудрість: Мистецтво балансування вартості та якостіПровідні китайські виробники дисплеїв розробили систематичні рішення:

▶ Спочатку цифрове моделювання: використовуйте моделювання для прогнозування впливу висоти сходинок на електричні поля клітини та оптимізації конструкцій

▶ Покращений онлайн-моніторинг: розгорніть візуальний огляд AI для Mura та мікрошортів, щоб перехопити ранні аномалії

▶ Спільне налаштування драйвера IC: налаштуйте форми сигналів інверсії точок, щоб компенсувати затримки відповіді

Процеси зменшення маски TFT і видалення шару CF OC подібні до точних хірургічних операцій, перевіряючи основний технічний досвід китайських виробників LCD. Від контролю властивостей матеріалу до усунення висоти сходинок на нанометровому рівні, від оптимізації параметрів травлення до впровадження інноваційних алгоритмів, кожен крок втілює прагнення до «зменшення витрат без компромісу з якістю». Оскільки точність вітчизняних виробничих ліній високого покоління продовжує вдосконалюватися, інтелектуальне виробництво в Китаї перетворює «неможливу трійцю» вартості, ефективності та якості на основну конкурентну перевагу, вводячи новий імпульс у світову індустрію дисплеїв.
