Розкриття рідкокристалічних дисплеїв: як ваш екран «засвітиться»?

У нашому попередньому обговоренні ми досліджували народження та класифікацію рідких кристалів. Сьогодні давайте розберемося глибше: як саме працюють рідкокристалічні дисплеї? Як екрани ваших смартфонів і комп’ютерів використовують електрику та світло для відображення яскравих і барвистих зображень?

«Серце» РК-монітора: танець електричних полів і світла

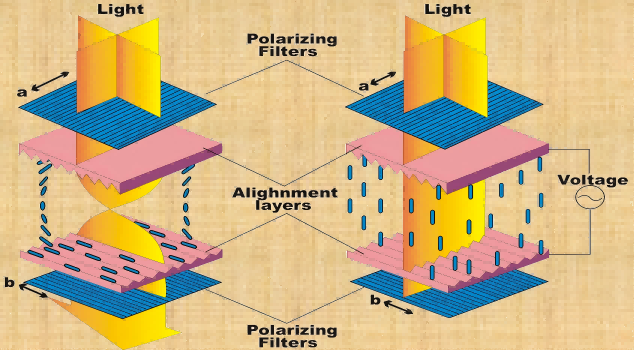

Основний принцип рідкокристалічних дисплеїв можна коротко описати так: електричне поле контролює вирівнювання молекул рідкого кристала, що, у свою чергу, контролює проходження світла, зрештою формуючи зображення.

Простіше кажучи, рідкі кристали діють як «перемикач» для світла:

• Без напруги: молекули рідкого кристала вирівнюються регулярно, повертаючи світло на 90°, дозволяючи йому проходити через поляризатор. Екран виглядає «яскравим» (стан не відображається).
• З прикладеною напругою: вирівнювання молекул рідкого кристала порушується, втрачаючи здатність закручувати світло. Світло блокується поляризатором, і екран виглядає «темним» (стан дисплея).

Контролюючи напругу в різних областях, створюється контраст між світлим і темним, формуючи текст і зображення.

«Розширене сімейство» рідкокристалічних дисплеїв та їх технічні відмінності

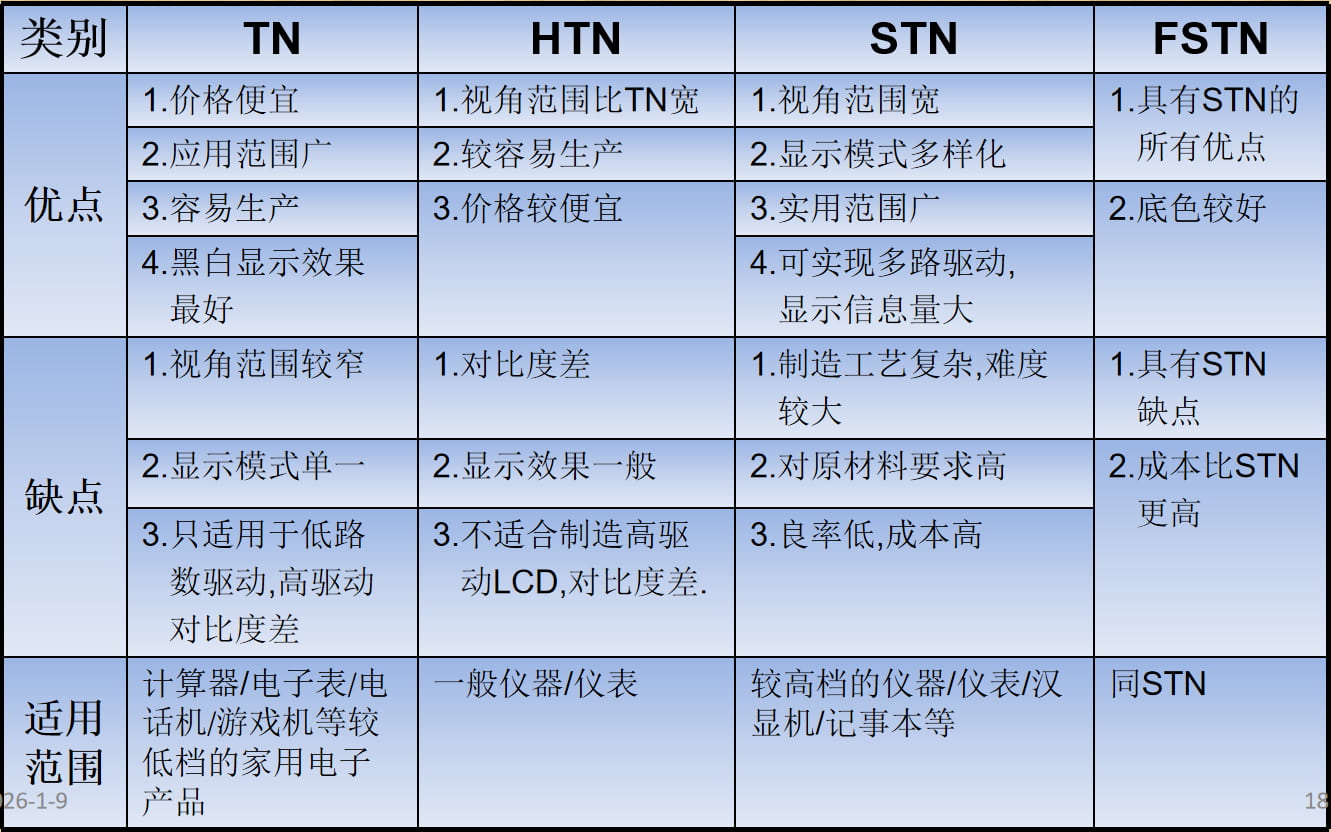

Залежно від ступеня молекулярної скрученості РК-дисплеї можна класифікувати на різні типи, кожен з яких має різні робочі характеристики та застосування:

• TN (Twisted Nematic): швидкий час відгуку, низька вартість, підходить для простих пристроїв відображення, таких як калькулятори та годинники

• HTN (High-Twist Nematic): ширший діапазон руху, трохи покращені кути огляду, підходить для пристроїв ідентифікації абонента та навчальних інструментів.

• STN (Super-Twisted Nematic): Вищий контраст, підходить для дисплеїв із високою роздільною здатністю, таких як ранні мобільні телефони та пристрої GPS.

• VA (вертикальне вирівнювання): надзвичайно висока контрастність, представлення чистого чорного, зазвичай використовується в моніторах високого класу.

• IPS (In-Plane Switching): справжнє відтворення кольорів, широкі кути огляду, ідеально підходить для професійних додатків, таких як дизайн і редагування відео.

• TFT (тонкоплівковий транзистор): кожним пікселем керує незалежний транзистор, що забезпечує швидку реакцію та відмінну якість кольору. Це основна технологія для сучасних смартфонів і екранів комп’ютерів.

Підсумовуючи:

• TN: Швидка відповідь, низька вартість, але обмежений колір і кути огляду.

• VA: Високий контраст, ідеальний для розваг.

• IPS: точні кольори, широкі кути огляду, підходить для професійного використання.

• TFT: висока загальна продуктивність, кращий вибір для сучасних інтелектуальних пристроїв.

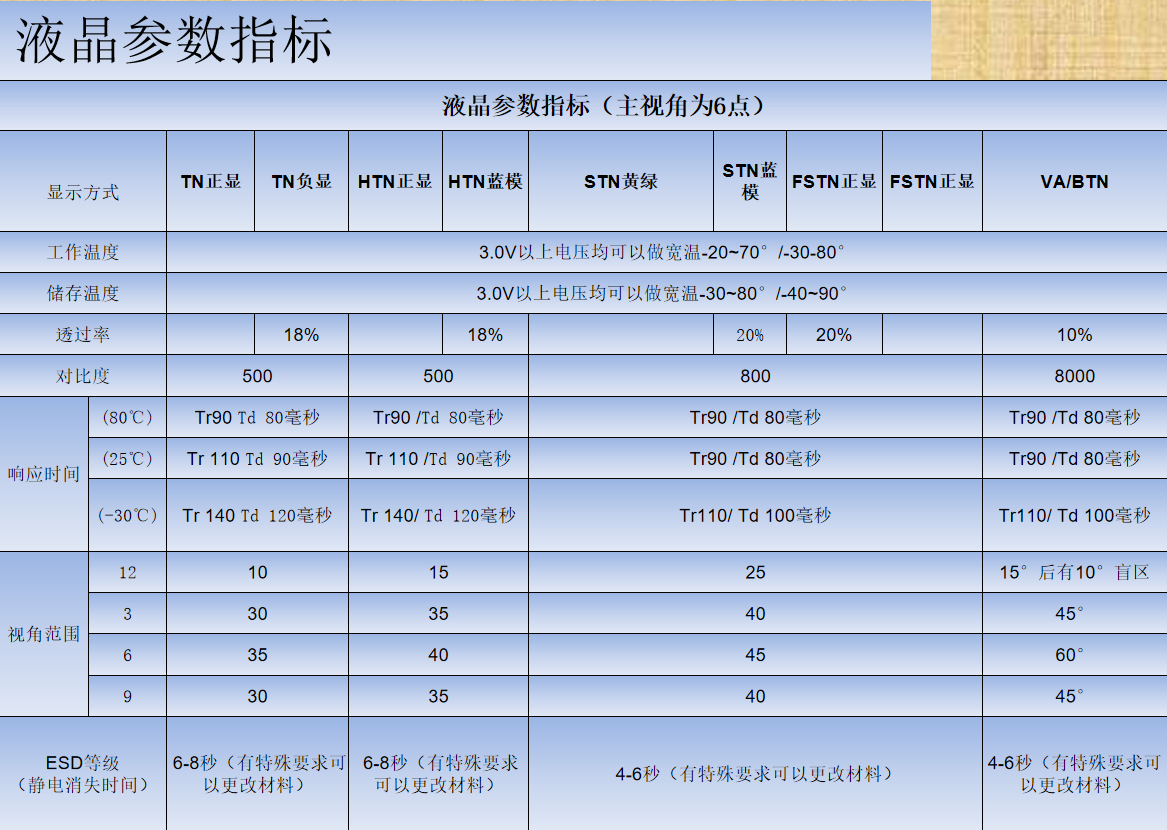

Як оцінити РК-екран? Пояснення чотирьох ключових показників ефективності

Вибираючи РК-екран, крім розміру та роздільної здатності, зверніть увагу на такі чотири основні показники:

• Коефіцієнт контрастності

Співвідношення яскравості між найсвітлішими та найтемнішими ділянками. Вищий коефіцієнт контрастності забезпечує чіткіші зображення з кращою глибиною. Як правило, рекомендоване співвідношення ≥1000:1.

• Час відгуку

Швидкість, з якою пікселі переходять від світлого до темного або навпаки, вимірюється в мілісекундах (мс). Коротший час відгуку зменшує розмиття, що робить їх ідеальними для ігор і динамічного вмісту.

• Кут огляду

Постійність кольору і яскравості при перегляді екрана під різними кутами. Екрани IPS зазвичай пропонують широкі кути огляду до 178°.

• Кольорова продуктивність

Включає охоплення колірної гами, точність кольору та глибину кольору. Професійний дизайн і створення відео вимагають уваги до охоплення колірної гами sRGB, Adobe RGB або DCI-P3.
