Комплексний аналіз чорної технології LCD (частина 1): структура та підключення, розблокування основного коду дисплея

У сучасному світі, де електронні пристрої поширені всюди, рідкокристалічні дисплеї (РК) служать основним інтерфейсом для взаємодії людини та машини, а їхні технічні можливості безпосередньо визначають взаємодію з пристроями. Від розумних носіїв до промислових систем керування, від автомобільних дисплеїв до побутової електроніки, за РК-продуктами в різних сценаріях лежать ретельно розроблені структурні схеми та технології підключення. Як професійний виробник РК-дисплеїв на замовлення та потужна фабрика РК-дисплеїв, CNK є спеціалізованим та складним високотехнологічним підприємством, яке займається дослідженнями та розробками, виробництвом та продажем пристроїв відображення та продуктів HMI (людино-машинного інтерфейсу).

Сьогодні ми проведемо поглиблений аналіз основних основ РК-дисплеїв, щоб допомогти вам зрозуміти основну логіку технології відображення.

I. Структура продукту: Індивідуальні рішення для відображення

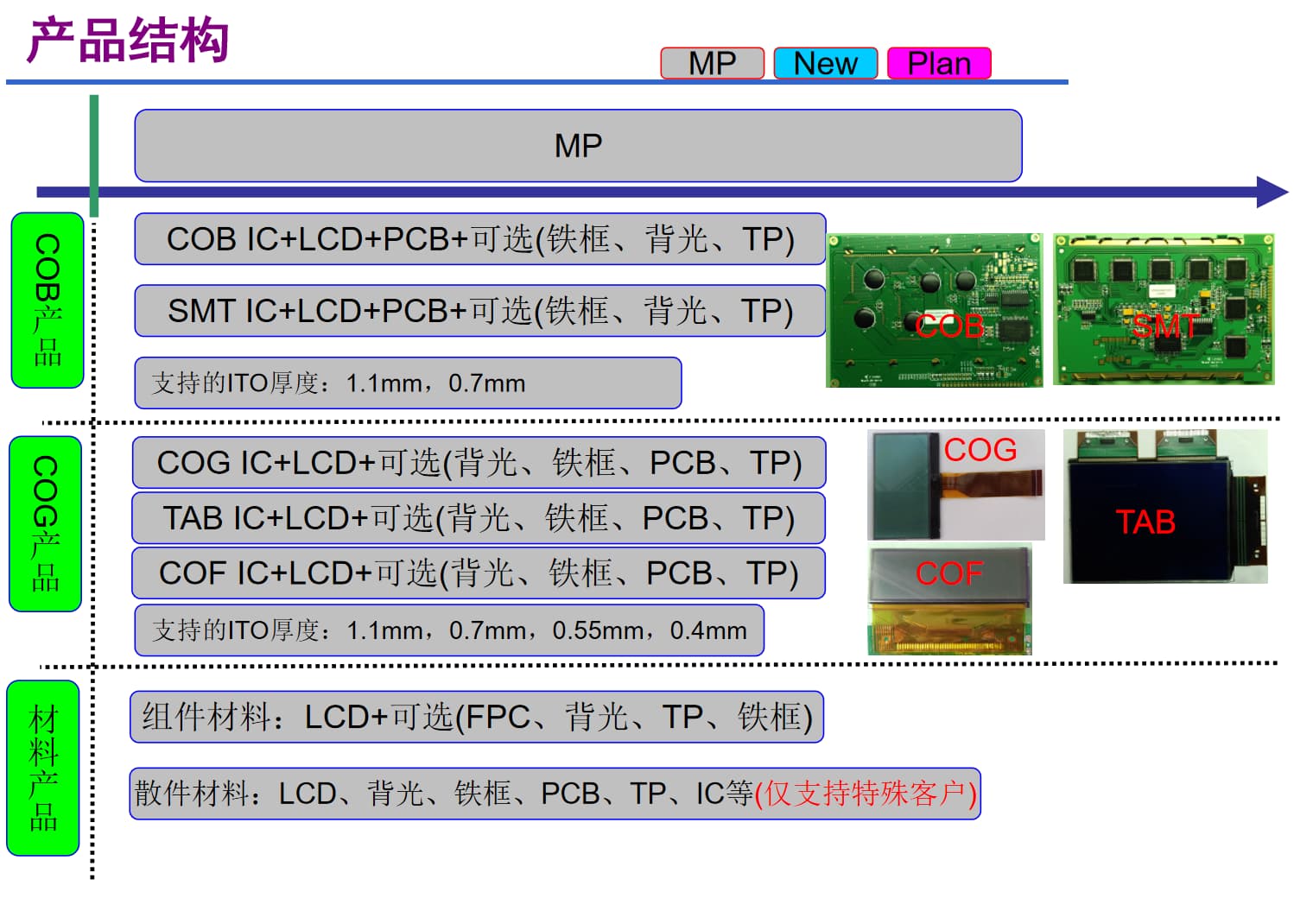

Продуктова структура РК-дисплеїв не є універсальною, а налаштована відповідно до сценаріїв застосування та вимог до продуктивності. Як досвідчена компанія з виробництва дисплеїв, основна продукція CNK включає монохромні РК-дисплеї та монохромні модулі, модулі TFT-дисплеїв 0,96-15,6 дюйма, OLED-модулі та модулі взаємодії людина-машина HMI. Його продуктова структура в основному складається з трьох категорій основних продуктів і різних похідних схем:

1. Інтегровані продукти: ефективний і стабільний основний вибір

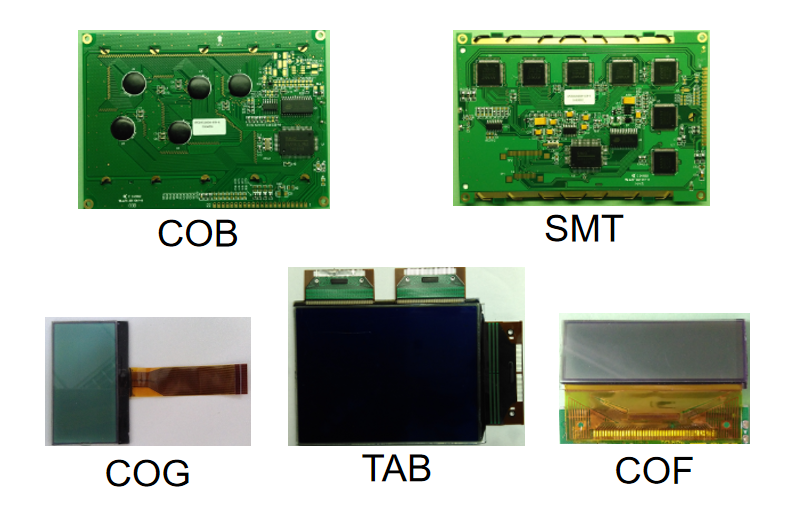

•  Продукти COB: Прийняти основну архітектуру "IC + LCD + PCB" і може бути оснащений додатковими компонентами, такими як залізні рами, підсвічування та TP (сенсорні панелі). Завдяки високому рівню інтеграції та міцній стабільності вони широко використовуються в сценаріях із суворими вимогами до надійності, наприклад у промисловому контролі та автомобільному обладнанні.
•  COG продукти:Базуючись на "IC + LCD", вони підтримують гнучкий вибір аксесуарів, таких як підсвічування, залізні рами, друковані плати та TP. Забезпечуючи продуктивність, вони спрощують конструкцію, роблячи їх придатними для розумних носіїв, невеликих портативних пристроїв та інших продуктів із суворими обмеженнями розміру.
•  Продукти SMT/COF/TAB:Комбінуйте SMT IC, COF IC і TAB IC з РК-дисплеєм відповідно разом із додатковими аксесуарами, щоб задовольнити потреби дисплеїв середнього та високого рівня. Серед них схеми COF і TAB перевершують продукти з вузькою рамкою та високу роздільну здатність

•  Матеріали компонентів:Розташовані на РК-дисплеї, вони можуть поєднуватися з такими компонентами, як FPC (гнучкі друковані схеми), підсвічування, TP та залізні рами, надаючи клієнтам напівінтегровані рішення, які збалансовують гнучкість налаштування та ефективність складання.
• Матеріали запасних частин:Пропонуйте повний набір запасних частин, включаючи РК-дисплеї, підсвічування, залізні рами, друковані плати, TP та мікросхеми, підтримуючи лише глибокі потреби індивідуальних клієнтів. Це повністю демонструє можливості гнучкої адаптації виробника нестандартних РК-дисплеїв і підходить для нішевих і персоналізованих сценаріїв відображення.

Варто відзначити, що різні структурні схеми CNK підтримують різні товщини ITO: схеми COB і SMT підтримують товщини 1,1 мм і 0,7 мм; Схеми COG, COF і TAB розширюються до 0,55 мм і 0,4 мм. Менша товщина ITO забезпечує мініатюризацію та легкість пристроїв, що також відображає вишукану технічну потужність фабрики РК-дисплеїв.

II. Методи підключення: Ефективна конструкція "Міст" передачі

Якщо конструкція виробу є «скелетом» РК-монітора, то спосіб підключення — це «кровоносна судина», що проходить через нього, безпосередньо впливаючи на стабільність передачі сигналу та зручність складання виробу. Як професійна компанія з виробництва дисплеїв, CNK володіє 8 основними методами підключення, які повністю охоплюють різні сценарії застосування:

1. Основні схеми підключення: прості, надійні та доступні для контролю·

• З'єднання гумової стрічки:Простий в експлуатації і низький за ціною, підходить для звичайних електронних пристроїв з низькими вимогами до стабільності з'єднання.
• Підключення Zebra Paper:Завдяки хорошій провідності та гнучкості він адаптується до незначних структурних деформацій і часто використовується для підключення невеликих РК-дисплеїв та друкованих плат.
•  З’єднання контактного затиску:Легко розбирається і зручний для подальшого обслуговування, він широко використовується в обладнанні, яке вимагає частого налагодження або заміни компонентів.

• Підключення FPC:У поєднанні з гнучкими друкованими схемами він може досягати з’єднань у вузьких просторах під різними кутами, що робить його кращою схемою для розумних носіїв, складних пристроїв та інших продуктів.
• Підключення TAB:Безпосередньо зв’язує мікросхему драйвера з РК-дисплеєм через TAB (анізотропну провідну плівку), зменшуючи вузли підключення та покращуючи ефективність і стабільність передачі.
• Підключення COG:Безпосередньо приєднує мікросхему до скляної підкладки РК-дисплея, значно зменшуючи розмір виробу та покращуючи інтеграцію, яка є основним методом підключення для портативних пристроїв високого класу.
• Підключення COF:Інтегральна мікросхема упакована на гнучку плівку, а потім прикріплена до РК-дисплея, демонструючи гнучкість і високий рівень інтеграції, адаптуючись до потреб дисплея з вузькими рамками та високою роздільною здатністю.
• COG ITO Bridging:Спеціальна конструкція мосту додатково оптимізує шлях передачі сигналу, чудово працюючи на великих РК-дисплеях із високою якістю зображення.

Покладаючись на багаті структурні схеми та надійні технології підключення, CNK, як високоякісне підприємство в галузі китайських TFT-дисплеїв, постійно надає високоякісні рішення для відображення для різних галузей промисловості. У наступній статті ми продовжимо вивчати класифікацію типів і режими відображення РК-дисплеїв, тож слідкуйте за оновленнями!
