Підсвічування LCM: важливі ролі пластикової рамки та двостороннього скотча

У сучасній технології відображення рідкокристалічний екран (РК-екран) є основним компонентом, і його загальна продуктивність значною мірою залежить від інтегрованого модуля, що стоїть за ним — LCM (РК-модуль). LCM інтегрує рідкокристалічний дисплей, схеми керування, структурні компоненти та підсвічування в повний модуль, причому світловий ефект підсвічування безпосередньо визначає остаточну візуальну якість дисплея. У складній структурі підсвічування такі компоненти, як пластиковий каркас і двосторонній скотч, працюють у синергії з основними частинами, такими як оптичні плівки та джерела світла, разом забезпечуючи стабільність і оптичні характеристики модуля.

Підсвічування: основа візуальних зображень

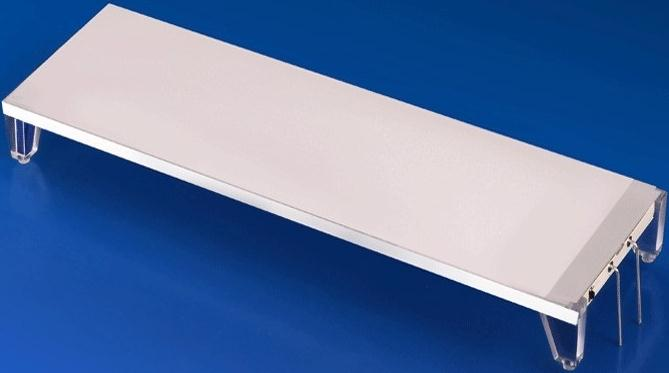

Підсвічування (BackLight) розташоване за рідкокристалічним екраном, і його основною функцією є перетворення точкових джерел світла в однорідні та яскраві поверхневі джерела світла. Його оптична конструкція безпосередньо впливає на рівномірність яскравості, контрастність і колірні характеристики всього модуля, що особливо критично для модулів кольорового дисплея (дисплейний модуль TFT). Типове підсвічування складається з джерела світла, світловодної пластини, кількох шарів оптичних плівок, структурної пластикової рамки та панелі дальнього світла, які ретельно поєднані. Постійні інновації в цій галузі багатьма провідними виробниками РК-дисплеїв у Китаї базуються на глибокому розумінні ролі кожного компонента.

Пластикова рама: подвійний охоронець оптики та структури

Пластикова рамка служить скелетом підсвічування, забезпечуючи не тільки важливу механічну підтримку та захист, але й виконуючи важливі оптичні функції керування. Вибір матеріалу безпосередньо пристосований до різних дизайнів виробів:

URZ2501 Матеріал:Забезпечує чудові властивості відбиття та блокування світла, зазвичай використовується в модулях кольорових дисплеїв середнього та високого класу (дисплейний модуль TFT) для підвищення контрастності та чистоти кольорів.

PC білий матеріал:Часто використовується в конструкціях із підсвічуванням збоку, що сприяє тонкому профілю РК-екранів.

ПК білий + скловолокно Матеріал:Підвищує жорсткість конструкції виробів з підсвічуванням знизу, підходить для промислових середовищ із суворими вимогами до надійності.

У проектах, що включають індивідуальні РК-екрани, дизайн і вибір матеріалу пластикової рами є ключовими для досягнення певних оптичних ефектів і механічних характеристик.

Двосторонній скотч: фахівець із прихованого клею та блокування світла

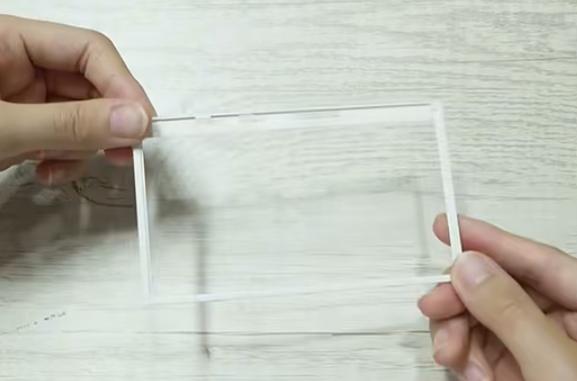

Двосторонній скотч відіграє незамінну роль «клейки» при складанні LCM. Він відповідає за кріплення внутрішніх оптичних плівок, таких як світловодна пластина, дифузійна плівка та плівка для підвищення яскравості, і, зрештою, надійне з’єднання підсвічування з РК-екраном.

Звичайний двосторонній скотч:Доступні різні типи підкладок (наприклад, без підкладок, ПЕТ) і товщини (0,03–0,30 мм). Під час підключення РК-екранів COG-структури вибір двосторонньої стрічки відповідної товщини може ефективно пом’якшити тиск і запобігти появі білих плям на дисплеї.

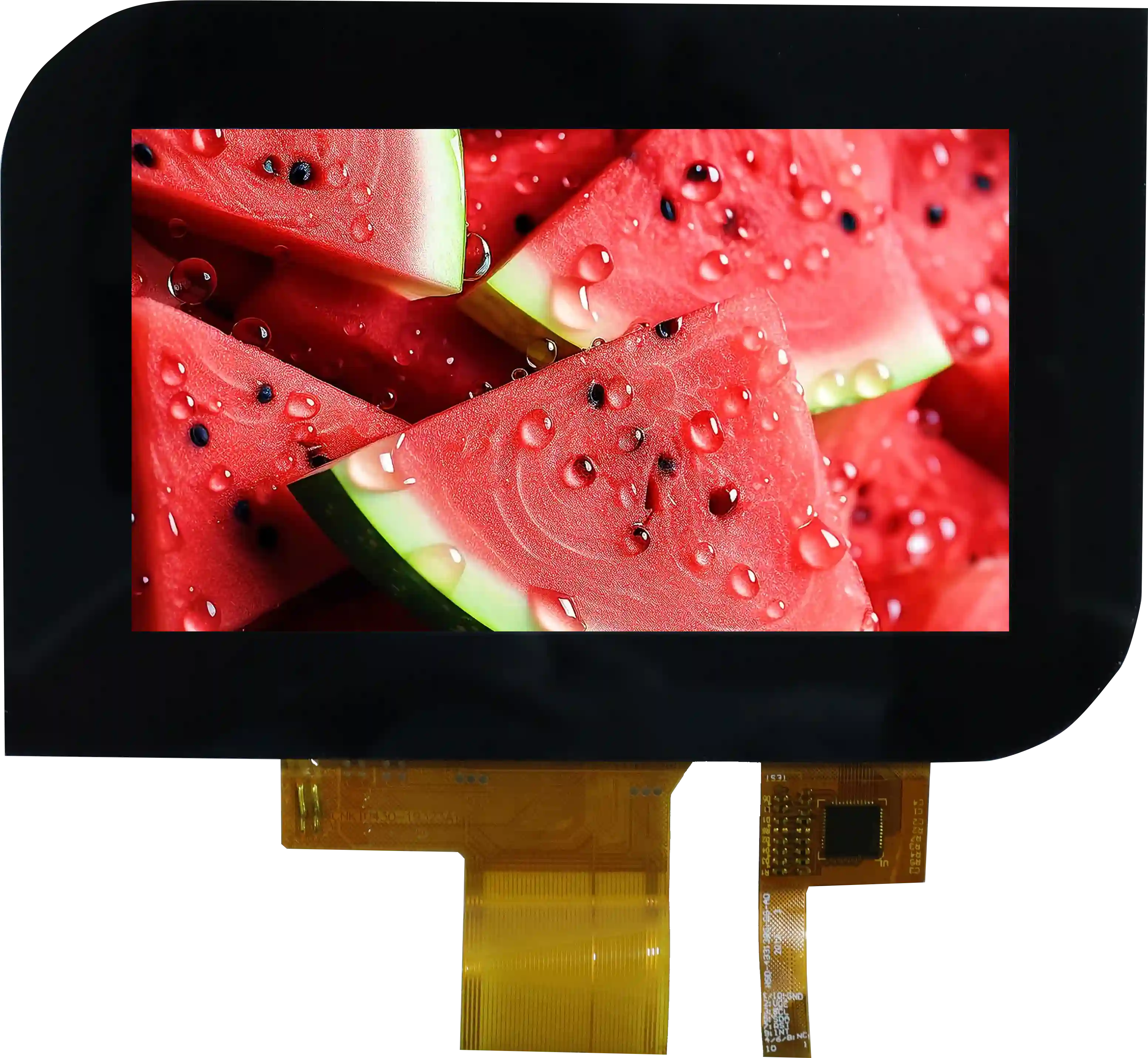

Чорно-білий двосторонній скотч:Це функціональний матеріал із чорною стороною для блокування світла та білою стороною для відбиття, одночасно виконуючи три завдання: адгезію, блокування світла та відображення. Він часто використовується для визначення ефективної області відображення модулів кольорового дисплея (модуль TFT-дисплея) і для захисту гнучких схем (FPC), що робить його важливим компонентом для покращення чіткості меж дисплея та загальної надійності.

Висновок

У точній системі LCM, від світлодіодів і світловодних пластин до фіксуючих пластикових рамок і двосторонньої стрічки, кожен компонент виконує унікальну та незамінну функцію. Вони працюють разом у точній координації, і відсутність або недолік будь-якої окремої ланки вплине на загальну продуктивність і надійність. Цінність пластикової рамки та двосторонньої стрічки полягає саме в їх незамінній синергії з іншими основними компонентами, такими як підсвічування та РК-екран, разом утворюючи основу стабільного, ефективного та високоякісного модуля дисплея.
