Від джерела світла до якості зображення: підсвічування є справжнім «героєм за лаштунками» РК-модуля.

Коли люди говорять про рідкокристалічні дисплеї, перше, що спадає на думку, це просто «екран». Але повний рідкокристалічний модуль (LCM) — це набагато більше, ніж просто рідкокристалічна панель. Він об’єднує мікросхеми драйверів, друковану плату та один важливий компонент, який часто забувають: підсвічування.

Підсвічування: «світловий двигун», розташований за екраном

Рідкокристалічний матеріал сам по собі не випромінює світла. Він діє більше як «світловий клапан», покладаючись на систему підсвічування, щоб забезпечити освітлення, перш ніж він зможе відобразити зображення. Основне завдання підсвічування полягає в тому, щоб перетворити точкове або лінійне джерело світла в однорідне поверхневе джерело світла.

Яскравість, рівномірність, колірна температура, енергоспоживання — кожен аспект перегляду, який ви помічаєте з першого погляду, підтримується технологією підсвічування.

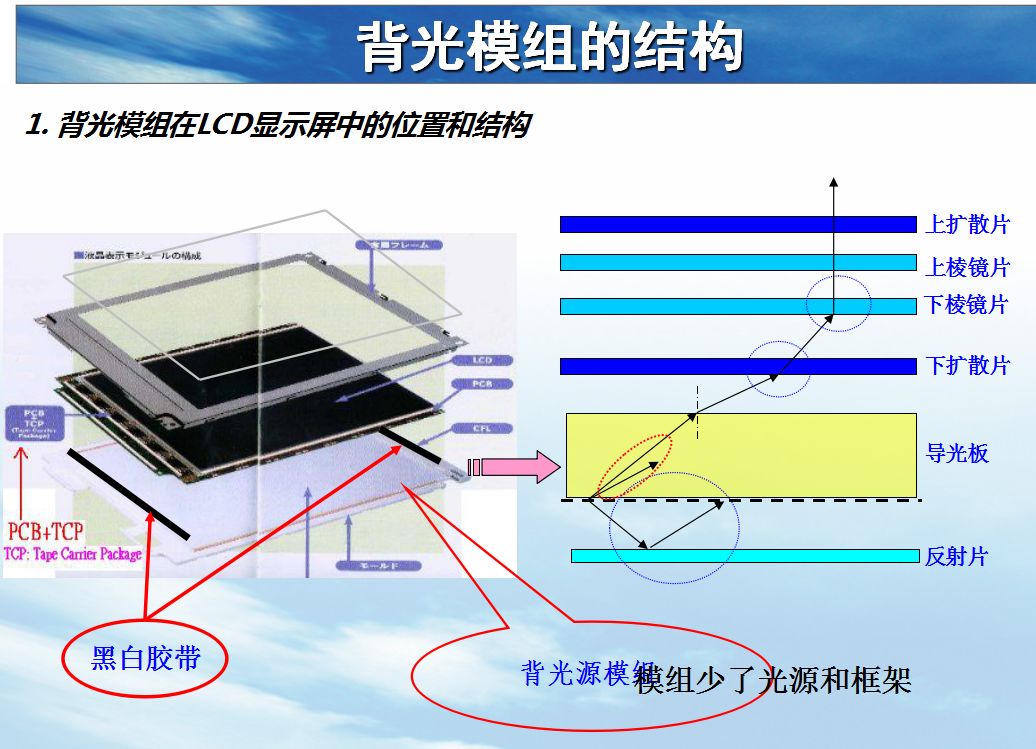

Розбирання підсвічування: Комплект точних оптичних систем

Високоефективне підсвічування є результатом передового матеріалознавства та точної оптичної інженерії. Його основні компоненти включають:

Джерело світла:Походження світла, визначення основної колірної температури підсвічування, яскравості та тривалості життя.

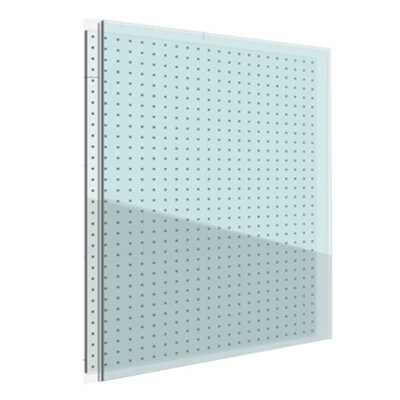

Світловодна пластина (LGP):Ключ до рівномірного розподілу світла. Мікроструктуровані крапки на нижній поверхні розсіюють світло, що надходить з краю по всій площині. Точні формовані точки зазвичай забезпечують кращі оптичні характеристики, ніж традиційні друковані точки.

Набір оптичних плівок:Розсіювальні плівки, плівки для підвищення яскравості (BEF) і світловідбиваючі плівки працюють разом, щоб усунути гарячі плями, підвищити ефективність переднього світла та забезпечити однорідність.

Структурна рама та світлова дошка:Забезпечте стабільну механічну підтримку та надійні електричні з’єднання.

Залежно від конструкції підсвічування поділяються на два основних технологічних напрямки:

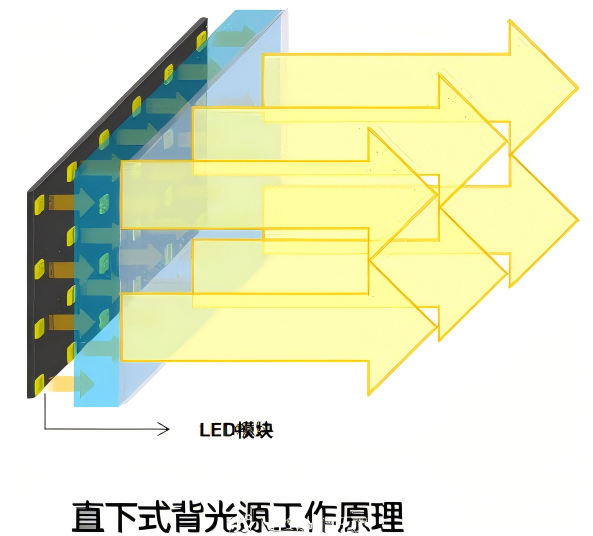

Пряме освітлення:Світлодіодні матриці розміщені безпосередньо під світловодною пластиною для прямого освітлення. Це забезпечує високу яскравість і підтримує локальне керування затемненням.

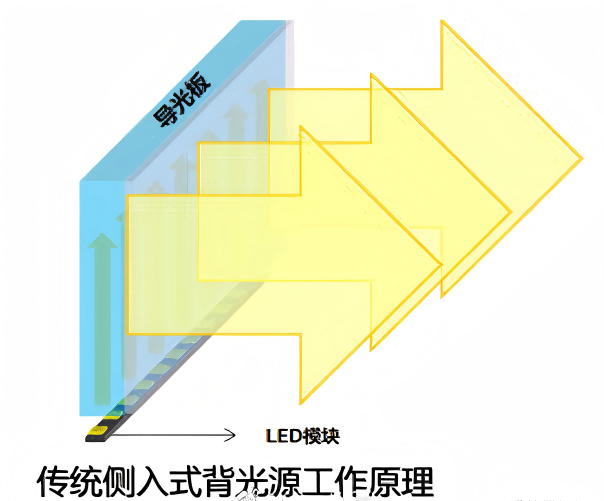

Edge-Lit:Світлодіодні світлові смуги розташовані з боків світловодної пластини. Світло проникає з краю та відбивається вперед крізь пластину, що робить це ключем до створення надтонких дизайнів.

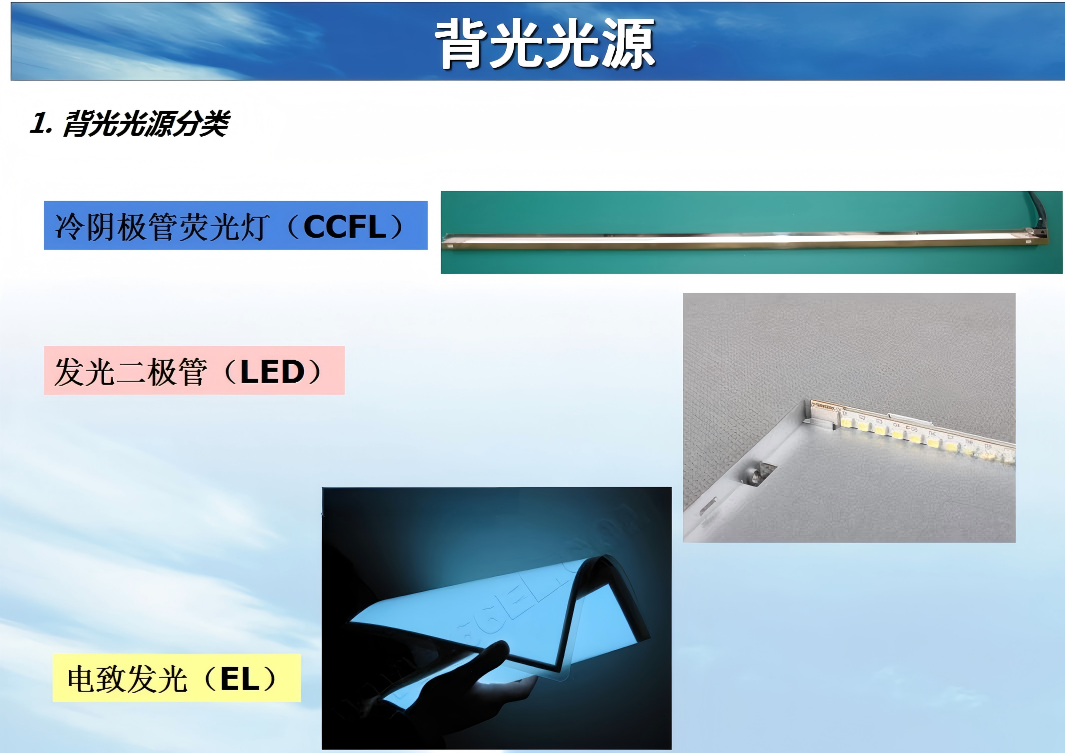

Три типи джерел світла, кожен зі своїми перевагами.

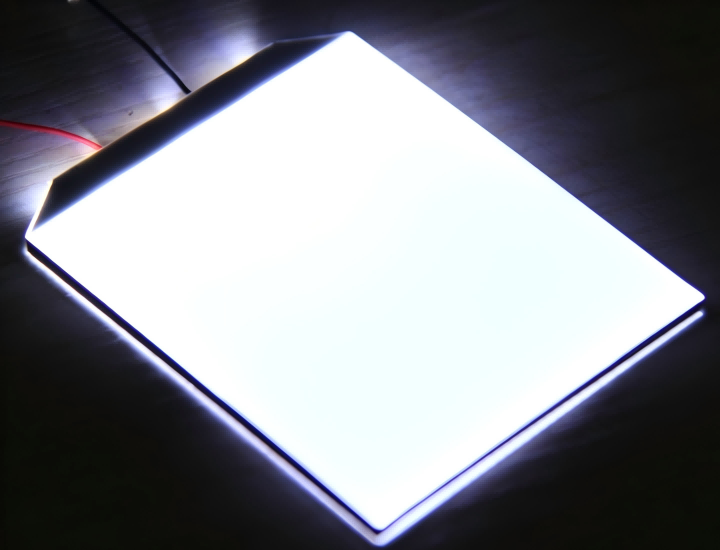

LED підсвічування:Висока яскравість, тривалий термін служби (понад 30 000 годин для крайового освітлення), низьке енергоспоживання та тонкий форм-фактор. Це основний вибір для всього, від споживчої електроніки до промислових дисплеїв.

EL (електролюмінесцентне) підсвічування:Ультратонкий, ідеально рівномірний по всій поверхні, гнучкий/згинається. Він залишається незамінним для індивідуальних РК-дисплеїв і гнучких дисплеїв.

Підсвічування CCFL (люмінесцентна лампа з холодним катодом):Значною мірою замінений світлодіодами в споживчих товарах, але все ще цінний у деяких професійних дисплеях завдяки чудовій насиченості кольорів і однорідності.

Технічне резюме

Підсвічування – це набагато більше, ніж просто компонент освітлення. Від вибору матеріалу та оптичного дизайну до вибору джерела світла та вдосконалення структурних процесів, кожна деталь сприяє кінцевій продуктивності дисплея.

Для виробників, які прагнуть до високоякісних дисплеїв, глибокий досвід у технологіях підсвічування є основою для диференціації продукції, задоволення вимог високоякісних індивідуальних РК-дисплеїв і забезпечення того, що кожен екран відповідає своїм візуальним обіцянкам.

Від джерела світла до якості зображення, підсвічування є справжнім неоспіваним героєм РК-модулів. Розуміння технології підсвічування означає, зрештою, розуміння того, що робить чудовий дисплей.
